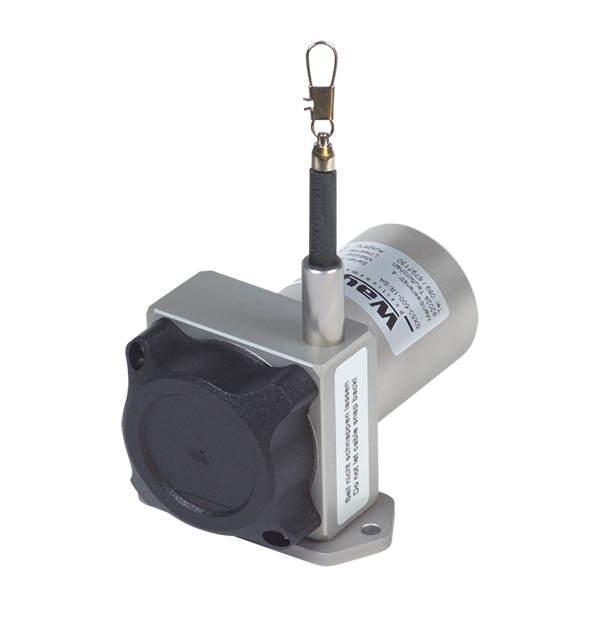

SX50拉线传感器

SX50拉线传感器

绘制电线传感器是低成本，紧凑的传感器，可准确测量物体位置的位置或变化。绘制线传感器的核心组件是精确测量线和传感器元件（例如电位计或编码器），它们将路径变化转换为比例电信号。无维护的拖拉线特别易于组装，并且由于其在行业的所有领域的可靠性而被使用。

主要特征：
- 测量范围为50毫米至1250毫米
- 模拟输出：电位计，0…10 V，4…20 mA
- 数字输出增量：RS422（TTL），Push-Pull
- 数字输出绝对：Canopen，SSI
- 线性最高为全尺度的±0.02％
- 至IP67的保护课
- 温度范围：-20…85°C（可选-40°C
或120°C）
- 高动力
- 高干扰免疫因子
- 可定制版本可用

测量 范围*	[毫米]	50	75	100	125	150	225	250	300	375	500	625	750	1000	1250
线性	[％]	0.50	0.50	0.50	0.50	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.10	0.10	0.10
改进 线性（可选）	[％]	-	-	-	-	0.10	0.10	0.10	0.10	0.10	0.10	0.10	0.05	0.05	0.05
改进线性（可选）**	[％]	0.10	0.10	0.10	0.10	-	-	-	-	-	-	-	-	-	-
解析度		请参阅下面的输出表的类型
传感器 元素		混合电位计
联系		连接路由M12轴向或电缆输出轴向2M（可tpecectable）
保护课		IP65，optionalip67
湿度		最多相对90％，无凝结
温度	[°C]	标准：-20…85 /可选：-40…85 /可选：-20…120°C （仅使用电位计（1R）和电缆输出（ka））
机械的 数据		提取力，最大速度和最大加速度请参见表第13页
预期寿命		大约200万个全程
重量	[G]	300至500，具体取决于测量范围
住房		铝，钛灰色阳极氧化，弹簧盒PA6
配件		电缆，连接器，数字显示器，挠度皮带轮，绳索扩展， 磁夹（请参阅第11和12页）

————————————————————————————————

输出：电位计（电压分隔器）
输出	1kΩ
供应	最大限度。30V
推荐的 光标电流	<1µA
解析度	理论上无限，受噪音的限制
噪音	取决于电源的质量
在职的 温度	-20…85°C，可选：-40…85°C/-20…120°C
温度 系数	±0.0025％/k

————————————————————————————————

输出：vo上尉Age0…10v
输出供应	0…10V，液体隔离，4个导体
目前的消费	12…30VDC
输出电流	最大22.5mA（卸载）
动力学	max.10mA，min.load10kohm
解析度	<0…100％和100…0％的3ms受噪声的限制
噪音	3MVSS典型，最大37MVSS
逆极性保护	是的，无限
短路证明	是的，永久
工作温度	-20…85°C，可选：-40…85°C
温度系数	0.0037％/k
电磁 兼容性（EMC）	根据EN61326-1：2006

————————————————————————————————

输出：Current4…20mA
输出	4…20mA，2个导体
供应	12…30VDC
输出电流	最大限度。50mA发生错误
动力学	<1毫秒0…100％和100…0％
解析度	受噪音的限制
噪音	0.03mass = 6MVSS AN200OHM
逆极性保护	是的，无限
工作温度	-20…85°C，可选：-40…85°C
温度 系数	0.0079％/k
电磁 兼容性（EMC）	根据EN61326-1：2006
