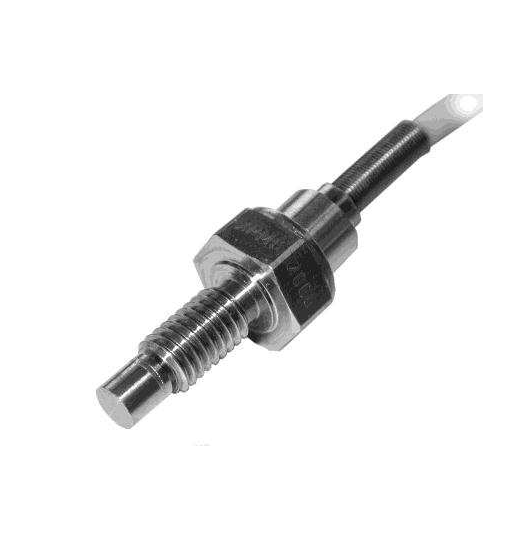

XPM4串联压力传感器

XPM4串联压力传感器

描述：XPM4是一种微型传感器，旨在在包括敌对环境在内的各种条件下测量静态和动态压力。全钛构造和冲洗膜片保护传感器免受大多数腐蚀性环境的影响。XPM4结合了测量专业的尖端梵文技术，该技术实际上消除了由安装扭矩引起的零移。XPM4的传感元件是由高稳定性微型硅应变计制成的完全温度补偿的惠特石桥配置，可优化性能，尤其是在低范围和高频下。所有型号均均具有通过应变弹簧或电连接器（可选）增强的电缆输出。凭借多年的设计师和传感器制造商的经验，测量专业经常与客户合作，以​​设计或自定义特定用途和测试环境的传感器。为了满足您的需求，我们还提供完整的交钥匙系统。匹配的组件（传感器，电源，放大器和数字显示）是格式的，校准的，可以立即使用。

特征：

• 冲洗膜片，全钛构造
• 低安装扭矩灵敏度
• M4x1线程
• 线性高达±0.35％F.S。
• 用于静态和动态应用万博网页手机版

所有值在温度为20±1ºC时均为典型。

参数
工作温度范围（OTR）	-40至120ºC[-40至248°F]
补偿温度范围（CTR）	0至60ºC[32至140°F]
CTR中的零移	<2.5％f.s./50ºC[/100°F]（5 bar [75 psi]型号为<7％）
CTR的灵敏度转移	<2％的阅读 /50ºC[ /100°F]
范围（F.S.）	请参阅标准范围表
拧紧扭矩
名义（零和灵敏度偏移<1％）	1.8 N.M [15 lbf.in]
最大	3 N.M [25 lbf.in]
范围外
无损坏	2 x F.S.
没有破坏	5 x F.S.
准确性
线性	±0.35％F.S。（5 bar [75 psi]模型的±0.5％）
滞后	±0.25％F.S。
可重复性	±0.2％F.S。

电气特性

模型	XPM4
电源电压	10VDC
F.S.输出	5型栏[75 psi];30mv
	型号10 bar [150 psi];60mv
	型号> 10 bar [> 150 psi];100mV
零偏移	<±10mv
输入阻抗/消费	1500Ω
输出阻抗	800Ω
在50VDC下进行绝缘	≥100MΩ
