SX120拉线传感器

SX120拉线传感器

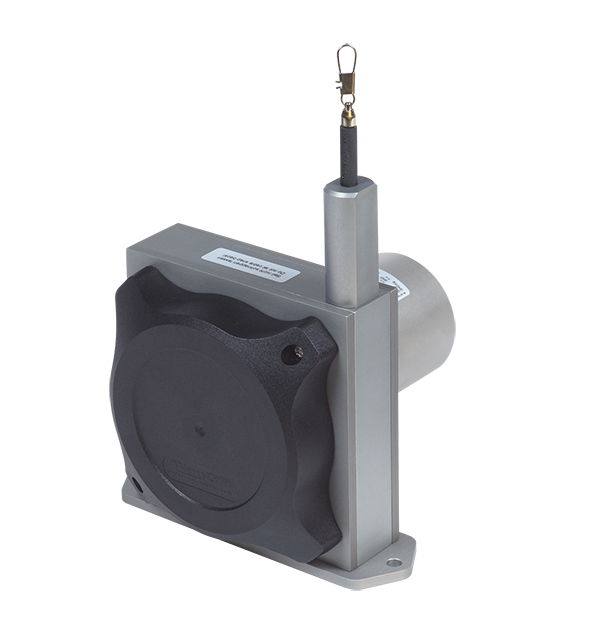

绘制电线传感器是低成本，紧凑的传感器，可准确测量物体位置的位置或变化。绘制线传感器的核心组件是精确测量线和传感器元件（例如电位计或编码器），它们将路径变化转换为比例电信号。无维护的拖拉线特别易于组装，并且由于其在行业的所有领域的可靠性而被使用。

主要特征：
- 测量范围3125毫米，最高6000毫米
- 模拟输出：电位计，0…10 V，4…20 mA
- 数字输出增量：RS422（TTL），Push-Pull
- 数字输出绝对：Canopen，SSI
- 线性最高为全尺度的±0.02％
- 至IP67的保护课
- 温度范围：-20…85°C（可选-40°C
或120°C）
- 高动力
- 高干扰免疫因子
- 可定制版本可用

测量 范围*	[毫米]	3125	4000	5000	6000
线性	[％]	0.10	0.10	0.10	0.10
改进 线性（可选）	[％]	0.05	0.05	0.05	0.05
解析度		请参阅下面的输出表的类型
传感器元素		混合电位计
联系		连接器输出M12轴向或电缆输出轴向2M（TPE电缆）
保护课		IP65，可选IP67
湿度		最多相对90％，无凝结
温度	[°C]	标准：-20…85 /可选：-40…85 /可选：-20…120°C （仅使用电位计（1R）和电缆输出（ka））
机械数据		提取力，最大速度和最大加速度 请参阅表第13页
预期寿命		大约200万个全程
重量	[G]	300至500，具体取决于测量范围
住房		铝，钛灰色阳极氧化，弹簧盒PA6
配件

—————————————————————————

o发表：电位计（电压分隔器）
输出	1kΩ
供应	最大限度。30V
推荐的光标电流	<1µA
解析度	理论上无限，受噪音的限制
噪音	取决于电源的质量
工作温度	-20…85°C，可选：-40…85°C/-20…120°C
温度系数	±0.0025％/k

—————————————————————————

o你tput：volt年龄0…10v
输出	0…10V，液体隔离，4个导体
供应	12…30V DC
目前的消费	最大限度 。22.5mA（卸载）
输出电流	最大限度 。10mA，最小。加载10k欧姆
动力学	<0…100％和100…0％的3ms
解析度	受噪音的限制
噪音	3MV SS典型，最大。37MV SS
逆极性保护	是的，无限
短路证明	是的，永久
工作温度	-20…85°C，可选：-40…85°C
温度系数	0.0037％/k
电磁兼容性（EMC）	根据EN61326-1：2006

—————————————————————————

o你tput：volt年龄0…10v
输出	0…10V，液体隔离，4个导体
供应	12…30VDC
目前的消费	最大限度 。22.5mA（卸载）
输出电流	最大限度 。10mA，最小。加载10k欧姆
动力学	<0…100％和100…0％的3ms
解析度	受噪音的限制
噪音	3MV SS典型，最大。37MV SS
逆极性保护	是的，无限
短路证明	是的，永久
工作温度	-20…85°C，可选：-40…85°C
温度系数	0.0037％/k
电磁兼容性（EMC）	根据EN61326-1：2006
