最终的汽车测试和赛车开发工具 - 所有的车辆态度测量都参考了时间和GPS数据，均为200Hz。

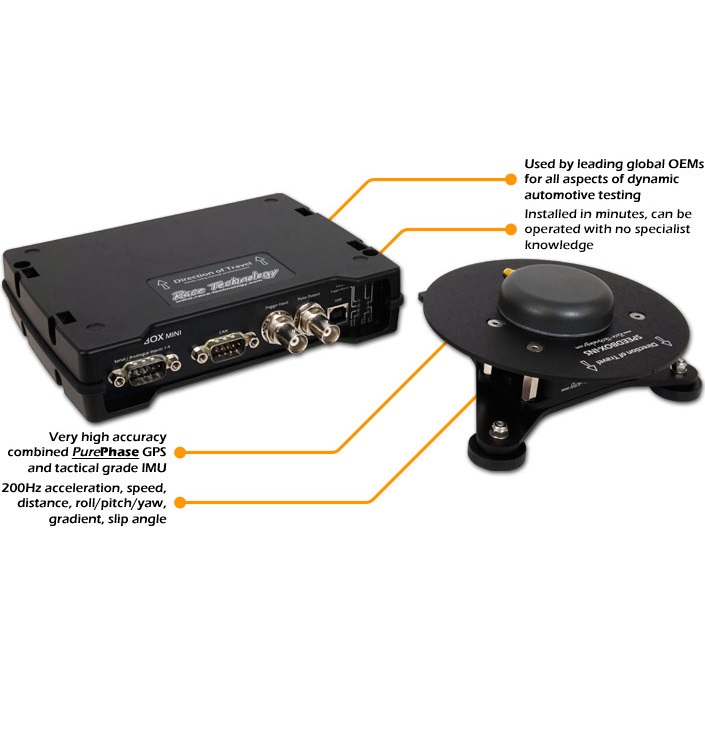

Speedbox Mini-Ins功能：

• 高精度汽车速度传感器 - 使用惯性（IMU）和GPS技术进行准确稳固的测量。
• 所有通道上的200Hz，包括加速，速度，距离，位置和车辆态度（滚动，俯仰和偏航）
• 强大的GPS中断，非常适合在高速公路使用以及测试轨道上
• 简单安装和使用，没有复杂的初始化要求
• 双GPS RTK（实时运动学）在双天线版本上的天线布局

Speedbox Mini-Ins是我们的最高工业测试范围。使用惯性和GPS系统的互补技术 - 使用两者的最佳功能，没有缺点。INS使用我们的复杂算法和Kalman过滤将GPS数据与惯性数据交叉引用，这意味着在困难的GPS条件下，可以通过引用惯性数据来准确填充任何短信号辍学。这使其成为现实世界道路测试以及测试轨道的理想选择。

系统的布局，带有GPS天线和位于单个屋顶顶部组件中的IMU，这意味着我们可以准确地协调数据，而无需“初始化”阶段，因此可以简单快捷地拟合。一旦您获得GPS锁定，安装并准备好几分钟（对于单个天线选项），它可能会立即输出数据（对于单个天线选项，固定期间需要进行一些初始化驾驶 - 通常只需要一个单个热身圈没有“设置的演习”）。

INS选项可以衡量什么？

INS传感器组件连接到主速度箱迷你单元，在该单元中，将原始的惯性和GPS输出实时组合在一起，以准确测量车辆态度（滚动，俯仰，偏航），加速度，速度，距离，距离，梯度和标题位置。所有测量值的潜伏期非常低，仅为几毫秒，并且以200Hz的速度输出，没有插值。双天线设置允许在两个天线（在几毫米内）之间进行非常精确的测量，因此可以将车辆的偏航和螺距角度测量到十分之一度。

当在测试过程中准确测量车辆响应时，200Hz的更新速率非常重要，在动态操作过程中确保数据准确。随着数据的如此高的更新率，重要的是不要将噪声引入系统，尤其是在测量速度时。整个Speedbox Mini系列都针对汽车测试进行了优化 - INS选项可在所有通道上提供最高的精度和200Hz的输出 - 确保更新速率尽可能高，而无需将噪声引入测量值。

Speedbox Mini-Ins适合详细分析驾驶员 /电路 /车辆处理，性能测试，制动和轮胎测试，燃油经济性，速度验证，开发驾驶员援助系统等。

Speedbox Mini单元输出数据，用于记录和实时测试。数据可以记录到竞赛技术记录系统，也可以使用Speedbox Mini Can，RS232，Pulse和Analogue输出集成到现有系统中。

INS系统的优势是什么？

该系统将自己与3个关键领域的任何类似系统区分开来，它更容易适合和使用，比竞争对手系统更强大，更经济。

尽管其他系统可能需要30分钟才能适合汽车并需要相对详细的配置，但Speedbox Mini-Ins系统可以安装并在几分钟内输出数据。无需配置，也不需要“初始化”阶段。

该系统是为汽车环境设计的定制设计的。双天线GPS接收器是由Race Technology在内部定制的，系统盒和传感器组件是为艰难的汽车环境而设计的。包括传感器组件在内的所有主要组件都是CNC制造的，并且连接器都非常高。

最后，与类似系统相比，该系统在价格 /性能方面打破了新的基础 - Speedbox Mini INS与仅GPS系统的竞争对手价格相当。传感器和新固件可作为升级到现有的Speedbox Mini客户。

下面的视频显示了使用车辆和其他传感器的CAN数据重复制动测试的Speedbox Mini-Ins系统。车辆球场，速度和G力是从Speedbox Mini-Ins中获取的：
