型号i312电源和电源适配器电缆

型号i312电源提供5，-12和12伏稳压直流电源到一个5针DIN41524连接器。有关i312通常如何在instruNet系统中使用的详细信息，请单击这里。如下表所示，i312[…]

型号i312电源和电源适配器电缆

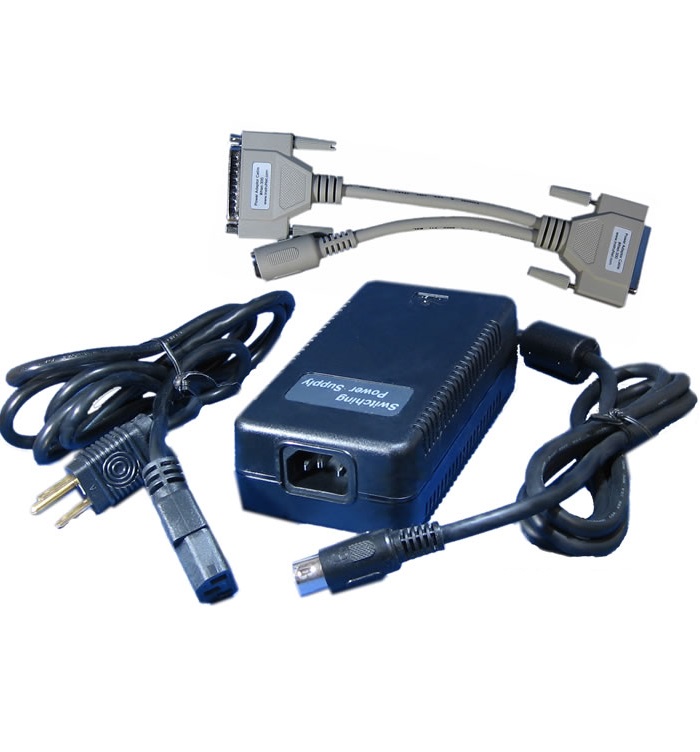

型号i312电源提供5伏，-12伏和12伏的稳压直流电源到一个5引脚喧嚣41524 Connnector。i312在instruNet系统中的典型应用，请单击在这里．如下表所述，i312可与美国(#iNet-312.8)或欧洲(#iNet-312.8)欧盟)电源插头。右边的照片显示了一个美国插头。

部分# 描述
# inet - 312.8 电源，110/220VAC, 5V/3.5A, 12V/1.5A， -12V/0.8A，美国Nema插头。包含一个i300电源适配器电缆到电缆电源到输入网络。
# inet - 312.8欧盟 与上面描述的iNet-312.8相同，但具有2个欧洲叉中东欧7/7插头。有关此插头的详细信息，请单击在这里．

i312电源参数

  • 输入电压100vac ~ 240vac，≤1安培。
  • 直流稳压输出电压如下所示。i312产品标签显示了更高的最大电流，但为了防止i312电源变得非常热，我们建议在以下最大电流下使用。
    • 5.0±0.25伏，≤3.5安培
    • 12.0±0.5伏，≤1.5安培
    • -12.0±0.5伏，≤0.8安培
  • 输出纹波和噪声<直流电压峰值的1.0%
    (例如在5 VDC输出上< 50mVpp)。
  • 模型#iNet-312.8提供了一个USANema插头和模型#iNet-312.8欧盟提供了一个欧洲的中东欧7/7插头;如上表所示。
  • 有关5引脚的描述喧嚣41524连接器输出引脚，单击在这里．
  • 过电压和过电流保护。
  • 开关电源结构具有75%的典型电源效率。
  • UL(美国)、FCC Class B(美国)、cUL(加拿大)、TUV(德国)、T Mark(德国)、CB(欧洲)、CE(欧洲)、CCC(中国)、RoHS(材料)等级;如在这里．此项目被称为部件编号iNet-312和型号SPU45E。如需合规报告副本，请单击在这里．
  • 工作环境温度在0°到70°C之间。
  • 一个i300每个i312.8包中都包含电源适配器电缆。

兼容性
i312.8电源和i300电源适配器电缆兼容:

i300电源适配器线缆

随产品免费提供一条i300电源适配器电缆i312电源包，用于为下游设备供电。i240 USB控制器需要i300版本≥4(出厂≥2010年，标签电缆上显示“#iNet-300 v4”)，因为≥v4包含一个额外的电路，为i240提供5V电源。详情请参见:

典型i312.8系统
下图是一个典型的系统，它使用i312.8电源及i300电源适配器电缆。在本例中，i300电缆将i2x0控制器和i312.8电源连接到i410接口卡。i410卡与i430 A/D卡一起放在i400卡笼中。查看更多i312应用，请单击万博网页手机版在这里．
