附件的细节

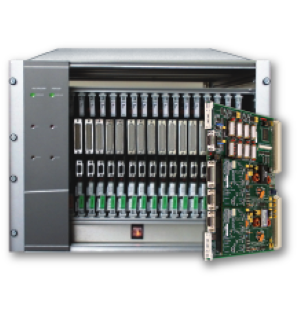

系列6100和6000机箱在两个产品线之间是通用的，可以容纳系列6100 I/O模块的任何组合。外壳有各种尺寸和交流和直流供电版本的选择，以满足实验室和便携式现场应用的需要。万博网页手机版有了USB 2.0和以太网接口，设备集成变得非常简单。

常见的附件功能

• 机架的任意数量或组合
• 多、分布式系统支持
• 支持任意槽位的任意I/O模块

本机接口为USB 2.0，可配置以太网接口。配置系统的方法有很多种。多个机架可以组合起来提供一个更大的系统，也可以单独使用来创建更小、更低的通道数量安装。系统可以在本地(靠近测试单元)运行，也可以从控制室远程运行。这允许测试操作人员在测试进行时，在靠近测试件的本地和远程设置、配置和校准系统。

操作员工作站是6000系列系统的主要控制和数据记录点。操作员工作站通常安装在控制室，运行PI610信号调理软件，用于系统设置、校准、显示、记录、分发和导出。通过单一操作员工作站支持和控制多个分布式系统。系统甚至可以通过无线技术进行配置和使用，从而允许对系统进行更大的控制。例如，技术人员可以在执行系统签出和测试准备时，在触屏平板电脑风格的PC上更改增益和滤波设置。

型号6000U，框16槽，USB数据和控制接口

特性

• 16个I/O模块的机箱
• USB 2.0接口提供5+ MS/s的聚合数据速率
• 校准电压分布
• 控制外部设备的报警总线
• 可选的使用千兆以太网远程操作
• 可选机载数据存储
• 内置风扇和电缆桥架

描述

6000U机箱有16个插槽，用于6000系列输入和输出模块，并提供一个通用串行总线(usb2.0)计算机接口，用于编程、控制和数据输出。对于较大的系统，可以使用USB 2.0集线器或具有多个USB 2.0端口的计算机组合多达32个框。机箱采用8U 19英寸机架式安装。框体内安装有整体式风扇，提供空气循环;框体内部安装有走线架，将所安装模块的输入输出线缆从框体前部引导至框体后部。

提供了一个用于多机架安装的时钟总线示例。编程和数据传输采用USB 2.0，它提供了高数据传输速率和低、可预测的延迟。它与包括笔记本电脑在内的大多数PC电脑提供的USB 2.0接口相连。接口电缆的最大长度是3米，但是使用带有控制和数据处理器(CDP)选项的以太网可以进一步扩展。

数据冗余是可选的。2.5″HD(6095模块)挂载在每个6000U插框的USB控制板上，为DAS提供冗余记录点。万一操作员工作站或DAS软件发生故障，数据将继续记录在每个机箱中。可以从系统测试后恢复数据。

控制和数据处理器(CDP)接口多个6000U框到千兆以太网提供远程和/或分布式操作。CDP通常安装在系列6000 DAS中，并提供到操作员工作站的以太网接口。CDP包括一个高速处理器和软件，用于执行低级操作，释放操作员工作站计算机上的资源，用于数据显示、存储、分发和减少。

操作员工作站(PCCOWU)是系列6000 DAS的主要控制和数据记录点。PCCOWU通常安装在控制室，运行PI660数据采集软件，用于系统设置、校准、显示、记录、分发和导出。在DAS与操作员工作站没有远程连接的安装中，PCCOWU将直接连接到系列6000机框，不需要CDP。

6005U型号，机箱10槽位，12 VDC, USB数据和控制接口

特性

• 直流框(10 I/O模块)
• USB 2.0接口提供5+ MS/s的聚合数据速率
• 校准电压输入
• 控制外部设备的报警总线
• 可选的使用千兆以太网远程操作
• 可选机载数据存储
• 内置风扇和前挂连接

描述

6005U机箱有10个6000系列输入输出模块插槽，并提供USB 2.0计算机接口，用于编程、控制和数据输出。多个机箱可以组合用于更大的和/或分布式安装。6005U直流操作，用于移动应用。万博网页手机版

所有连接都在前面，使6005U位于最紧凑的空间。它有完整的风扇，为模块和电源提供冷却空气。电源是10到20 VDC与21到32 VDC也可用。附带的电源适配器可用于120/240 VAC的操作。

提供了一个用于多机架安装的时钟总线示例。编程和数据传输采用USB 2.0，它提供了高数据传输速率和低、可预测的延迟。它与包括笔记本电脑在内的大多数PC电脑提供的USB 2.0接口相连。接口电缆的最大长度是3米，但是使用带有控制和数据处理器(CDP)选项的以太网可以进一步扩展。

数据冗余是可选的。2.5″HD(6095模块)挂载在每个6005U插框的USB控制板上，为DAS提供冗余记录点。万一操作员工作站或DAS软件发生故障，数据将继续记录在每个机箱中。可以从系统测试后恢复数据。

操作员工作站(PCCOWU-LT)是系列6000 DAS的主要控制和数据记录点。PCCOWU-LT通常是一台笔记本电脑，连接到6005U的USB端口，运行PI660数据采集软件，用于系统设置、校准、显示、记录、分发和导出。

6010U型，4槽框，USB数据和控制接口

特性

• 4个I/O模块的机箱
• USB 2.0接口提供5+ MS/s的聚合数据速率
• 校准电压分布
• 控制外部设备的报警总线
• 可选的使用千兆以太网远程操作
• 可选机载数据存储
• 内置风扇和电缆桥架

描述

6010U机箱有4个6000系列输入输出模块插槽，并具有USB2.0计算机接口，用于编程、控制和数据输出。对于较大的系统，可以使用USB 2.0集线器或具有多个USB 2.0端口的计算机组合多达32个框。机箱分为3U 19英寸、机架式和桌面式两种。框体内安装有整体式风扇，提供空气循环;框体内部安装有走线架，将所安装模块的输入输出线缆从框体前部引导至框体后部。

提供了一个用于多机架安装的时钟总线示例。编程和数据传输采用USB 2.0，它提供了高数据传输速率和低、可预测的延迟。它与包括笔记本电脑在内的大多数PC电脑提供的USB 2.0接口相连。接口电缆的最大长度是3米，但是使用带有控制和数据处理器(CDP)选项的以太网可以进一步扩展。

数据冗余是可选的。在每个6010U插框的USB控制板上安装一个2.5″HD(6095模块)，为DAS提供冗余记录点。万一操作员工作站或DAS软件发生故障，数据将继续记录在每个机箱中。可以从系统测试后恢复数据。

控制和数据处理器(CDP)接口多个6000U框到千兆以太网提供远程和/或分布式操作。CDP通常安装在系列6000 DAS中，并提供到操作员工作站的以太网接口。CDP包括一个高速处理器和软件，用于执行低级操作，释放操作员工作站计算机上的资源，用于数据显示、存储、分发和减少。

操作员工作站(PCCOWU)是系列6000 DAS的主要控制和数据记录点。PCCOWU通常安装在控制室，运行PI660数据采集软件，用于系统设置、校准、显示、记录、分发和导出。在DAS与操作员工作站没有远程连接的安装中，PCCOWU将直接连接到系列6000机框，不需要CDP。

I / O模块的细节

I/O模块根据您的具体需求配置6100。太平洋提供广泛的模块选择，提供高度的灵活性，准确性和性能。系列6100 I/O模块条件，放大，滤波和输出高电平信号到外部数据采集系统。根据应用程序的功能和性能需求选择模块。

型号9355，模块化高性能仪表放大器

特性

• 电压电流激励
• 遥感和激励中断
• 两个范围自动平衡
• DAC分流校准
• 四步，双极电阻分流校准
• 增益1到10000
• 电压替代校准
• 300伏共模
• 八个低通滤波器，双输出
• 数字激励和输出监视器
• Windows软件

描述

系列9300是完全可编程的模块化信号调理放大器，用于传感器和其他低电平信号源。机载微处理器自动操作，减少设置时间，确保高质量的测量数据。编程和控制是通过IEEE-488接口，使用高级编程语言或Windows软件。可选的控制面板可以设置和显示本地运行参数，显示励磁电压和电流和放大器输出。

9355是一个换能器放大器与保护2至10线输入。它具有桥接完成，可编程恒压恒流激励遥感和激励中断，自动平衡，分流校准，可编程增益仪表放大器和可编程滤波器。DAC控制分流校准4096步是标准和4步，双极双阻分流是可选的。

在9355中，桥完井和校准组件安装在一个插件上，前面板安装完井卡，有一个通道识别数据持有人。开关上的完成卡设置换能器的具体运行参数并进行识别。完成卡可用于特殊要求，如动态应变，28伏激励，电压模式充电，输入衰减和许多其他标准和客户特定的应用。万博网页手机版

增益可编程从1到10000,0.05%的分辨率和32个预设步骤。十个增益步经工厂校准，提供±0.1%的精度。剩余的增益步长可由用户校准，也可作为工程单元校准的可变增益。放大器从接地或浮动源工作，为共模电压±300伏提供120db抑制。

缓冲数据和磁带输出供应±10伏满量程。每个输出可以选择宽带或过滤响应。标准滤波器是一个四极，贝塞尔低通与八可编程带宽和宽带。输出和激励可以通过计算机接口和可选控制面板读取。控制面板设置和显示励磁、增益和滤波器;控制平衡，零位，校准和输入模式，显示输出和激励电压或电流水平。

通道可以单独编程，也可以使用IEEE-488或RS232作为一组编程。可以使用以太网适配器。编程的运行参数保存在非易失性存储器中，当系统上电或重置时自动恢复。PACWin93控制和显示软件可选用于Windows 2000/XP下的操作。用户编程由高级指令集和National Instruments LabView驱动程序支持。PI660软件包括一个功能，用于编程9355s作为前端用于太平洋公司的6000系列数据采集系统。

十个通道，每个与整体隔离电源，安装在一个7英寸高的机架框。多个机箱在每个总线地址上最多可以容纳160个通道。接口适配器可用于以太网和USB 2.0。

型号70A，模块化高性能仪表放大器

特性

• 从0.01升到5000
• 0.1%或0.02%增益精度
• 100千赫带宽
• 300伏共模
• 2或6极可选低通滤波器
• 电压替代校准
• 双，100ma，浮动输出
• 可选交流输入联轴器

描述

70A型是一款功能齐全的宽带差分仪表放大器，可用于各种应用。万博网页手机版用于调节、放大和滤波低电平模拟信号，用于数据采集、模拟记录、线路驱动、数据滤波和信号隔离。

基本元件是一个非常稳定，低噪声差分放大器宽带响应。输入阻抗为50兆欧，线性度为0.01%，共模抑制为130 dB，最高可达300伏。增益从1到1000，带宽超过100千赫。

11开关可选增益和可变增益倍增器提供从1到5000的连续覆盖。增益精度为±0.1%，可选±0.02%。70A-5有一个两极，开关可选，具有贝塞尔响应的低通滤波器。70A-6是一样的，但有六极贝塞尔响应。巴特沃斯响应也可用。

70A型提供两个独立缓冲±10伏全量程输出，每个输出100毫安驱动电流。输出阻抗小于0.1欧姆，用于驱动长线路和容性负载。输出有短路保护和电流限制，以保护外部设备。

前面板开关选择增益步进，校准或可变增益和滤波器频率。多匝螺丝刀控制设置可变增益和输入输出零。输入衰减器和交流/直流耦合选项有前面板控制。

每个放大器是浮动和线路供电，提供通道到通道隔离。它是完全封闭在一个金属外壳和机械安全时，安装在外壳。十个放大器安装在一个5 1/4英寸高的机架框与背面安装的连接器面板。配套连接器随机架机框提供。
