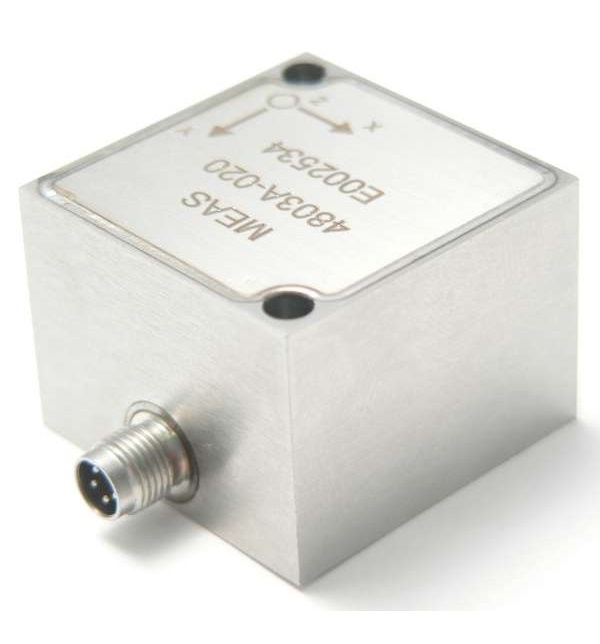

4803A系列加速度计

4803A系列加速度计

描述:4803A型是一个低噪音的三轴加速度计在一个坚固的，焊接不锈钢包装。硅MEMS加速度计集成了积分温度补偿，在-55°C到125°C的宽温度范围内提供稳定的输出。提供的范围从±2到±500g, 4803A型加速度计还提供了从DC到2000Hz的宽带宽，用于静态和动态测量。

特点:

·高性能三轴，直流响应

·放大和信号调理输出

·±2g至±500g动态范围

·8-36Vdc励磁电压

·密封

·气体阻尼MEMS元件

·可拆卸电缆

·先进的温度补偿

参数
动态									笔记
范围(g)	±2	±5	±10	±20	±50	±100	±200	±500
灵敏度(mV / g)	1000	400	200	One hundred.	40	20.	10	4
频率响应(Hz)	0 - 150	0 - 250	0 - 400	0 - 600	0 - 800	0 - 1000	0 - 1000	0 - 1200	±5
频率响应(Hz)	0 - 400	0 - 500	0 - 600	0 - 1000	0 - 1400	0 - 1600	0 - 2000	0 - 2000	±1 db
固有频率(Hz)	700	800	1000	1500	4000	6000	8000	10000
非线性(%无线光通信)	±1.0	±1.0	±1.0	±1.0	±1.0	±1.0	±1.0	±1.0
横向灵敏度(%)	＜3	＜3	＜3	＜3	＜3	＜3	＜3	＜3	< 1典型
阻尼比	0.7	0.7	0.7	0.7	0.7	0.7	0.6	0．5
冲击极限(g)	5000	5000	5000	5000	5000	5000	5000	5000
残余噪声(µV RMS)	500	300	300	350	400	400	400	400	通频带
谱噪声(µg/√Hz)	35	38	75	132	316	516	1033	2582	通频带
电
零加速度输出(mV)	±50								微分
激励电压(Vdc)	8至36岁
激励电流(mA)	< 15
偏置电压(Vdc)	2.5
输出电阻(Ω)	＜100
绝缘电阻(MΩ)	> 100								@100Vdc
打开时间(msec)	＜100
地面隔离	与安装面隔离
环境
热零位移(%FSO/°C)	±0.008								典型的
热灵敏度位移(%/°C)	±0.010								典型的
工作温度(°C)	-55至125
补偿温度(°C)	-40至100
储存温度(°C)	-55至125
湿度	密封性，IP671
物理
案例材料	不锈钢
重量(克)	56
越来越多的	2x #4或M3螺钉
安装扭矩	6磅-英寸(0.7 N-m)

¹配套电缆还需要具有最低IP67等级，并根据IEC 60529适当密封以加速连接器。
