P603 TIPS®(倾斜感应位置传感器)是一款经济实惠、耐用、高精度的倾斜传感器，专为工业和科学反馈应用而设计。万博网页手机版P603，像所有波西泰克传感器一样，输出校准到客户所需的角度，在16到160度之间。[…]
P603大角度倾斜传感器

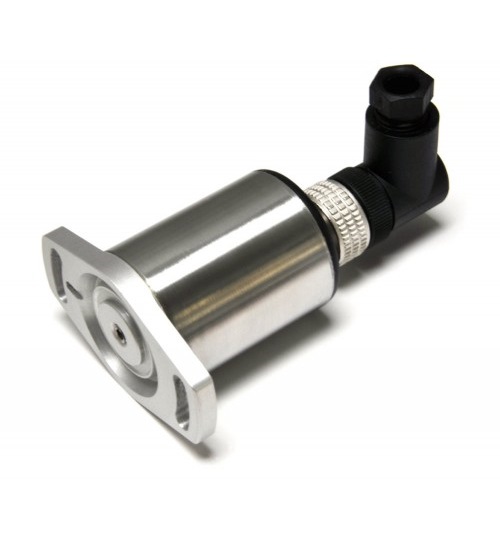

P603 TIPS®(倾斜感应位置传感器)是一款经济实惠、耐用、高精度的倾斜传感器，专为工业和科学反馈应用而设计。万博网页手机版P603，像所有波西泰克传感器一样，输出校准到客户所需的角度，在16到160度之间。传感器提供了一个线性输出特性与偏转角。有一个机械注册标志，以识别校准的中点。
它特别适合于oem寻求良好的传感器性能，用于苛刻的应用，如成本很重要的工业机械。万博网页手机版
在较宽的温度范围内，其整体性能、重复性和稳定性都非常出色。传感器的电气连接通过一个工业标准的4针M12连接器，具有有限的旋转能力，以方便电缆布线。
该传感器具有坚固的不锈钢机身和阳极氧化铝安装法兰。法兰有两个4.5mm × 30度宽槽在48毫米间距，以简化安装和位置调整。P603提供了一系列的电气选择。密封性为IP67，内置完整的EMC保护。
全波西泰克系列还提供一系列本质安全和ANZEx通过Ex ia I/IIC T4
本质安全系统为人员和设备提供安全的操作环境。本质安全(IS)是基于限制电能传输到危险区域的原理，从而确保由于电气故障而可能发生的任何火花或加热表面不足以引起点火。爆炸的威胁被消除了。
Positek的ATEX和IECEx认可的本质安全传感器连接到我们认可的电隔离放大器时，可以在危险环境中使用。Positek为以下三种危险分类提供本质安全传感器:
- “A”系列ANZEx批准的本质安全传感器用于气体/蒸汽，粉尘和采矿。
- “X”系列传感器位置传感器用于潜在爆炸性气体/蒸汽环境。
- “E”系列传感器位置传感器用于潜在爆炸性气体/蒸汽和粉尘环境。
- “M”系列传感器位置传感器用于潜在爆炸性气体/蒸汽，粉尘和采矿环境。
波西泰克传感器现在有EX07版本，即ATEX和IECEx
符合本质安全规范
- Ii 1 gd
我M1
Ex ia IIC T4 Ga
Ex ia IIIC T135°C Da
我的妈妈
Ta = -40°C到80°C - 证书编号Sira 13ATEX2371X和IECEx SIR 13.0154X
- 环境温度额定值扩展到-40°C至80°C。
传感器必须与电隔离的三端口放大器一起使用
设计用于为传感器提供标称5V电压并传输缓冲信号
输出到安全区域。
的PositekX005电流隔离放大器专门设计用于Positek本质安全传感器范围可在以下输出选项:
| 0.5 ~ 9.5V | - - - - - - | X005 -545 |
| 9.5至0.5V | - - - - - - | X005 -546 |
| 4至20mA | - - - - - - | X005 -425 |
| 20至4mA | - - - - - - | X005 -426 |
| 维 | |||
| 体直径 | 35毫米 | ||
| 阀体长度(密封面长度) | 44mm标准，50mm缓冲 | ||
| 了解完整的机械细节看到图 | |||
| 测量范围 | 从±7.5°到±80°的任意角度 | ||
| 独立线性/滞后 (结合错误) |
<±0.25° | ||
| 温度系数 | <±0.01%/°C增益& <±0.01% fs /°C偏置 | ||
| 输出特性 | |||
| 响应时间 | 250mS @ 20°C典型 | ||
| 阻尼比 | 0.2: 1 (0.6 nom. @ 25°C) | ||
| 决议 | 无限 | ||
| 噪音 | 无线光通信< 0.02% | ||
| 输出信号和输出负载 |
|
||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
| 电源电流 |
|
||
| 温度限制 | |||
| 操作 | -20至85°C | ||
| 存储 | -40到125°C | ||
| 电磁兼容性能 | |||
| 磁化率 | EN 61000-6-2 | ||
| 辐射 | EN 61000-6-3 | ||
| 振动 | IEC 68-2-6: 10g | ||
| 冲击 | IEC 68-2-29: 40 g | ||
| 平均故障间隔 | 35万小时40°C Gf | ||
| 密封 | IP67 | ||
| 电气连接 | 积分连接器 |
| 维 | |
| 体直径 | 35毫米 |
| 阀体长度(密封面长度) | 44mm标准，50mm缓冲 |
| 了解完整的机械细节看到图 | |
| 测量范围 | 从±7.5°到±80°的任意角度 |
| 独立线性/滞后 (结合错误) |
<±0.25° |
| 温度系数 | <±0.01%/°C增益& <±0.01% fs /°C偏置 |
| 输出特性 | |
| 响应时间 | 250mS @ 20°C典型 |
| 阻尼比 | 0.2: 1 (0.6 nom. @ 25°C) |
| 决议 | 无限 |
| 噪音 | 无线光通信< 0.02% |
| 温度限制 | |
| 操作 | -20至85°C |
| 存储 | -40到125°C |
| 电磁兼容性能 | |
| 磁化率 | EN 61000-6-2 |
| 辐射 | EN 61000-6-3 |
| 振动 | IEC 68-2-6: 10g |
| 冲击 | IEC 68-2-29: 40 g |
| 平均故障间隔 | 35万小时40°C Gf |
| 密封 | IP67 |
| 电气连接 | 积分连接器 |
