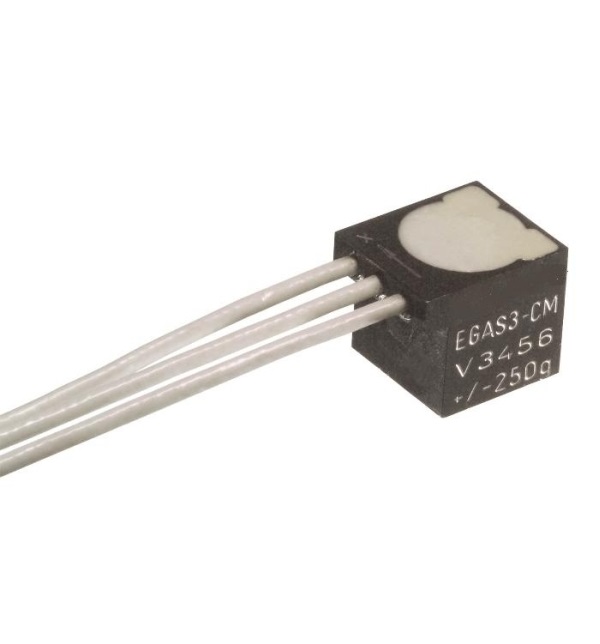

EGAS3系列加速度计
EGAS3模型是立方体形的三轴加速度计，对3500 Hz的频率响应。
EGAS3系列加速度计
描述：EGAS3模型是立方体形的三轴加速度计，对3500 Hz的频率响应。该单元从15 VDC运行，具有最大2％的横向灵敏度，并且阻尼为0.7超级停止，可确保该单元在极端冲击条件下的生存能力，而其温度性能的最小零位移为每50°C±1 mV。借助坚固的屏蔽电缆，这些单元非常适合各种高影响力的研究。
特征：
- 小尺寸
- 静态和动态测量
- 通过3500 Hz的频率响应
- 2％横向灵敏度
- 阻尼比0.7
| 参数 | |||||||||||
| 动态的 | 笔记 | ||||||||||
| 范围（g） | ±5 | ±10 | ±25 | ±50 | ±100 | ±250 | ±500 | ±1000 | ±2500 | ||
| 灵敏度（MV/G） | 20 | 10 | 4 | 2 | 1 | 0.4 | 0.2 | 0.1 | 0.04 | ||
| 频率响应最小。（赫兹） | 0-80 | 0-120 | 0-240 | 0-350 | 0-500 | 0-750 | 0-1000 | 0-1500 | 0-2000 | ±1/2DB | |
| 频率响应名称。（赫兹） | 0-150 | 0-200 | 0-400 | 0-600 | 0-900 | 0-1300 | 0-1750 | 0-2500 | 0-3500 | ±1/2DB | |
| 固有频率（HZ） | 300 | 400 | 800 | 1200 | 1800 | 2600 | 3500 | 5000 | 7000 | ||
| 非线性（％FSO） | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ||
| 横向灵敏度（％） | <2 | <2 | <2 | <2 | <2 | <2 | <2 | <2 | <2 | ||
| 阻尼比 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 名义 | |
| 冲击极限（g） | 500 | 1000 | 2000 | 5000 | 10000 | 10000 | 10000 | 10000 | 10000 | ||
| 电气 | |||||||||||
| 零加速输出（MV） | ±15 | 微分 | |||||||||
| 激发电压（VDC） | 15（可以从2到15VC使用，但较低的激发电压将相应降低灵敏度） | ||||||||||
| 输入电阻（ω） | 1300 | 名义 | |||||||||
| 输出电阻（ω） | 1500 | 名义 | |||||||||
| 绝缘电阻（MΩ） | > 100 | @50VDC | |||||||||
| 地面隔离 | 从安装表面隔离 | ||||||||||
| 环境的 | |||||||||||
| 热零移 | ±1.0mV / 50°C（±1.0mv / 100°F） | ||||||||||
| 热灵敏度转移 | ±2.5％ / 50°C（±2.5％ / 100°F） | ||||||||||
| 工作温度 | -40至120°C（-40至250°F） | ||||||||||
| 补偿温度 | 20至80°C（70至170°F），接触工厂以获取其他温度补偿选项 | ||||||||||
| 贮存温度 | -40至120°C（-40至250°F） | ||||||||||
| 湿度 | 环氧密封 | ||||||||||
| 身体的 | |||||||||||
| 案例材料 | 阳极氧化铝 | ||||||||||
| 电缆 | ＃34 AWG导体PTFE绝缘，编织的盾牌，FEP夹克 | ||||||||||
| 重量 | 8克 | ||||||||||
| 安装 | 螺柱坐骑 | ||||||||||
无资料。
温度性能提供最小的零移每50°C±1 mV
