卡普特拉^®520放大器卡

Capteura^®520系列非接触位移，间隙和并行性放大器是Capcitec Capteura的最新添加剂^®模块化的非接触电容式位移仪器包，是超级线性5100系列的下一代和替换。新的Capteura于2013年推出^®520系列继续提供Capacitec的超级线性，现在还提供了超级稳定和最低的噪声解决方案，用于与任何电容的传感器线结合使用时，用于位移测量。

实验室和现场测试已确认Capteura^®520系列的行业测试了最佳性能：

• 小电容传感器尺寸与大型位移和差距测量范围以及较小校准变化的长电缆长度
• Capteura®系列真正的模块化，紧凑的放大器和电子机架在旧的大型电子架子和新的限量“模拟模块化”架之间提供了竞争性的中间地面
• 静电排放保护：IEC 61000-4-2级别4级接触（8kV）和空气（16kV）排放
• 内部AC和DC（可选）电源与烦人的外部电砖

卡普特拉^®520系列提供了最新的最新电子产品，同时为满足客户的特定需求提供了具有绩效功能的特定需求，例如：

• 具有新的非常小的2U，55.5（h）x 100mm（l）尺寸的更高性能520-XL双放大器卡
• 新的208和216电子机架的三倍是上一代的三倍（即使是现有的Capacitec Mini Modular 4000系列的密度两倍）。
• 易于按钮校准
• ESD保护的输入
• 0.05％精度
• 与HPC-150E-A-L2-1-B传感器，200Hz带宽和2.5mm范围（竞争系统的范围是两倍），大于65,000：1分辨率（38nm），分辨率（38nm）。
• 客户可选频率，200Hz，4KHz或16kHz
• 电缆长度的变化≤10'（3.05m）导致输出变化<0.2％
• 差分模拟输出（标准）和对数字转换器的USB类似物（可选）。

Capteura^®520系列模块化放大器卡旨在通过每种探针直径配置和几个灵敏度范围进行操作，并通过简单的按钮重新校准。

该系统在每张卡上结合了两个放大器，使其的密度是我们现有的Mini Modular 4000系列机架的两倍。

当需要两个或多个通道时，Capacitec提供了3个不同形式的新紧凑多个通道架：2个通道，最多8个通道和最多16个通道架。

独立的200-ENC在专用的铝制外壳中拥有一个双通道520-XL板，并带有配偶多针输出连接器，电源连接器和扩展电缆。它由外部通用90-240VAC供电到5V壁挂式电源。

208-ACU和216-ACU型号架提供了90-240VAC的内部通用电源和208-DCU 8通道和216-DCU 16通道架，内部提供了9-36V DC/DC Converter和Mating DC电源扩展电缆。208和216机架的后面板为单端模式以每个主模拟输出以及一个24针D-sub提供一个BNC女性连接器，以简单结束或差分模式。模拟输出选项为0-10VDC， /-10VDC或0-5VDC，应指定用于校准。

这些软件包是根据您的特定需求从以下组件中配置的：

卡普特拉^®520系列外壳和机架：

200-enc：200-EC是包含双通道放大器的独立外壳。

双通道电容放大器模块比多通道机架更具成本效益作为独立模块。新单元具有与标准520-XL放大器卡相同的性能。型号200-CP随附是内置的振荡器模块，两者都插入了独立的坚固铝制外壳中。标准模拟输出为0-10VDC。

200英寸放大器模块包括外部通用90-240VAC至5V壁挂式电源，12英尺（3.6米）的模拟输出电缆和12英尺的目标接地电缆。

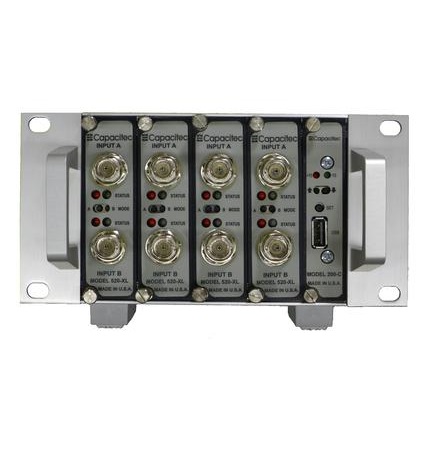

208：Capteura^®系列208八通道迷你模块化架前视图与Capacitec 4004电子机架的宽度相同，是Accacitec 4008八频道架子的三分之一。

208架（前视图）为7.00英寸（17.8厘米）宽，包括两个一英寸的安装法兰，其中5个实际插槽可容纳高达4个双通道电容式放大器卡（8个电子通道），并选择0-10VDC， / /-10VDC或应指定校准的0-5VDC。第五个插槽可容纳200-C振荡器卡和可选的–DAQ 8通道A/D到USB数据采集模块。

机架的后面板为每个主模拟输出提供了一个BNC输出连接器，再加上一个25针D-SUB模拟输出连接器，可提供单端或差分输出选项。

内部通用（90至240V）AC电源可在208-ACU上获得标准。208-DCU上有内部9-36V DC/DC电源。

216：Capteura^®系列216 16通道迷你模块化架前视图与Capacitec 4008相同，而216机架则是Capcitec 4016 4016十六通道机架的三分之一。

216架（前视图）为11.00英寸（28厘米）宽，包括两个一英寸的安装法兰，有9个实际插槽可容纳多达8个双通道电容式放大器卡（16个电子通道），并选择0-10VDC， / /-10VDC或应指定校准的0-5VDC。第九个插槽可容纳200-C振荡器卡和可选的–DAQ 8通道A/D到USB数据采集模块。

机架的后面板为每个主模拟输出提供了一个BNC女性连接器，以及两个提供单端或差分输出选项的25针D-Sub模拟输出连接器。

216-ACU上可获得内部通用（90至240V）AC电源。216-DCU上提供了内部9-36V DC/DC电源。

卡普特拉^®520系列放大器卡：

520-XL：双通道2U电容放大器卡尺寸为2.15（h）x 3.9（l）x 1.0英寸（w）（55（h）x 100（l）x 25.4（w）毫米），线性为±0.05％，达到全尺度或±0.05％更好到2/3传感器直径。

520-XLC：带有200-CP振荡器模块的双通道放大器卡

220-B空白面板：A 1.0英寸（25.4毫米）宽的保护空白面板可用于覆盖空插槽。

卡普特拉^®200系列时钟驱动器和附件卡：

200-C时钟驱动卡（包括型号200-CP时钟振荡器模块）

200-CP振荡器模块（32kHz）

200-DAQ A/D转换器（8通道14位）和200系的USB驱动程序

Capteura®520系列手册
