可键的终端
对于许多类型的应变量量表（即微测量EA系），通常不应直接将仪器线索连接到量规的焊盘片上。取而代之的是，正常的做法是安装与量规相邻的可粘合端子，并焊接到这些仪器的线路。然后将弯曲的小型跳线电线从端子连接到量子焊盘。随附的图形显示典型的应变量规端子安装（另请参见应用注释TT-603。万博网页手机版
终端构造
微测量可粘合端子是专门设计用于应变电路的。它们是由0.0014英寸（0.036毫米）厚的铜箔产生的，在两种类型的背部材料中的两种类型上都层压。两种背景都易于使用应变量粘合剂粘合。终端分别有四种不同的几何形状，并以各种尺寸适合各种规模的安装需求。

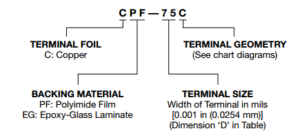

背景材料
PF聚酰亚胺膜类型：
0.003英寸（0.08毫米）厚。这是首选的通用式背衬材料。它比EG类型更灵活和符合，尽管不那么强。PF类型的背景结合了高温能力，对焊损伤的抵抗力和良好的电气性能。它适用于450°至500°F（230°至260°C）的长期使用，主要受铜箔界面的逐渐氧化限制。未充实的聚酰亚胺的相对较高的热膨胀系数可能会在低于–100°F（–75°C）的温度下损失键。
类型EG环氧玻璃层压板：
0.005英寸（0.13毫米）厚。这种特殊的层压板为终端提供了强大但灵活的支持。它适用于300°F（150°C）的长期使用，建议在温度下至–452°F（–269°C）下进行低温应用。万博网页手机版安装表面的曲率半径通常应大于1/8英寸（3毫米）。
无资料。
PF聚酰亚胺膜类型：
它适用于450°至500°F（230°至260°C）的长期使用，主要受铜箔界面的逐渐氧化限制。未充实的聚酰亚胺的相对较高的热膨胀系数可能会在低于–100°F（–75°C）的温度下损失键。
类型EG环氧玻璃层压板：
0.005英寸（0.13毫米）厚。这种特殊的层压板为终端提供了强大但灵活的支持。它适用于300°F（150°C）的长期使用，建议在温度下至–452°F（–269°C）下进行低温应用。万博网页手机版安装表面的曲率半径通常应大于1/8英寸（3毫米）。
