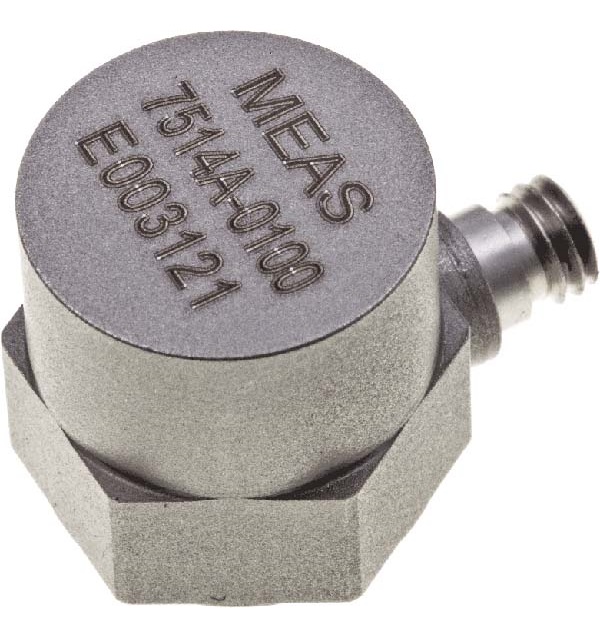

7514A系列加速度计
7514A型是一种螺柱安装的压电电荷模式加速度计，工作温度范围为260°C。
7514A系列加速度计
描述：7514A型是一种螺柱安装的压电电荷模式加速度计，工作温度范围为260°C。该加速度计设计用于高频振动和冲击测量值，并提供较宽的带宽至> 14kHz，名义电荷输出为50pc/g。
特征：
- 260°C电荷输出加速度计
- 50pc/g输出，14kHz带宽
- 非常紧密的密封
- 螺柱坐骑，侧面10-32连接器
- 环形剪切模式
- -73°C至260°C的操作范围
- 非常稳定的温度响应
| 参数 | |||||
| 动态的 | 笔记 | ||||
| 破折号编号 | -50 | -30 | -20 | -13 | |
| 灵敏度（PC/G） | 50 | 30 | 20 | 13 | 典型的 |
| 灵敏度（PC/G） | 40 | 24 | 14.5 | 9.0 | 最低限度 |
| 频率响应（Hz）2 | 0.5-6000 | 0.5-7000 | 0.5-9000 | 0.5-11000 | ±10％ |
| 频率响应（Hz）2 | 0.1-9000 | 0.1-10000 | 0.1-12000 | 0.1-14000 | ±2DB |
| 固有频率（HZ） | 26000 | 28000 | 30000 | 33000 | |
| 非线性（％FSO） | ±1/1000g | ±1/1000g | ±1/1000g | ±1/1000g | |
| 横向灵敏度（％） | <5 | <5 | <5 | <5 | |
| 动态范围（G）1 | ±500 | ±800 | ±1250 | ±2000 | |
| 冲击极限（g） | 10000 | 10000 | 10000 | 10000 | |
| 电气 | |||||
| 电容（PF） | 1050 | 1050 | 1050 | 1050 | 名义 |
| 绝缘电阻（MΩ） | > 100 | > 100 | > 100 | > 100 | @100VDC |
| 接地 | 案件扎根 | ||||
| 环境的 | |||||
| 温度响应（％） | 请参阅典型的温度响应曲线 | ||||
| 工作温度（°C） | -73至260 | ||||
| 储存温度（°C） | -73至260 | ||||
| 湿度 | 非常紧密的密封 | ||||
| 身体的 | |||||
| 感应元素 | 陶瓷（剪切模式） | ||||
| 案例材料 | 不锈钢 | ||||
| 电连接器 | 10-32同轴插座 | ||||
| 重量（克） | 19 | ||||
| 安装 | ＃10-32至＃10-32安装螺柱（随附） | ||||
| 安装扭矩 | 18 lb-in（2.0 n-m） | ||||
1加速度计符合线性规格的工作范围
2加速度计的低端响应是其相关电子的函数。
无资料。
温度范围至260°C
