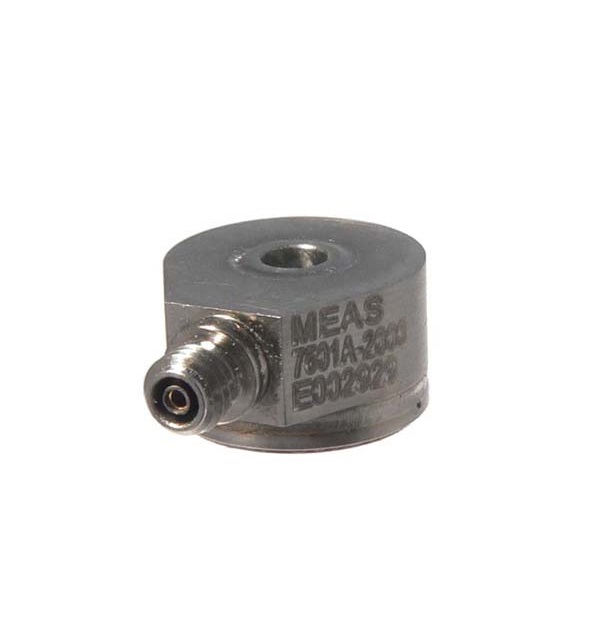

7501a系列加速度计
7501A模型是一种微型压电电荷模式加速度计，工作温度范围为260°C。
7501a系列加速度计
描述：7501A模型是一种微型压电电荷模式加速度计，工作温度范围为260°C。该加速度计设计用于高频振动和冲击测量值，并以5.6％/g标称输出提供宽的带宽至> 15kHz。7501A型号具有密封的钛房屋，并通过孔安装配置流行。
特征：
- 260°C电荷输出加速度计
- 5.6pc/g输出，15kHz带宽
- ±2000g动态范围
- 微型，轻巧（2.1gm）
- 非常紧密的密封
- -73°至260°C的操作范围
- 钛住房
- 孤立的安装表面
环形剪切模式
| 参数 | ||
| 动态的 | 笔记 | |
| 灵敏度（PC/G） | 5.6 | 典型的 |
| 灵敏度（PC/G） | 4.0 | 最低限度 |
| 频率响应（Hz）2 | 1-8000 | ±10％ |
| 频率响应（Hz）2 | 0.5-10000 | ±2DB |
| 固有频率（HZ） | 46000 | |
| 非线性（％FSO） | ±1/1000g | |
| 横向灵敏度（％） | <5 | |
| 动态范围（G）1 | ±4000 | |
| 冲击极限（g） | 10000 | |
| 电气 | ||
| 电容（PF） | 560 | 名义 |
| 绝缘电阻（MΩ） | > 100 | @100VDC |
| 地面隔离 | 从安装表面隔离 | |
| 环境的 | ||
| 温度响应（％） | 请参阅典型的温度响应曲线 | |
| 工作温度（°C） | -73至260 | |
| 储存温度（°C） | -73至260 | |
| 湿度 | 非常紧密的密封 | |
| 身体的 | ||
| 感应元素 | 陶瓷（剪切模式） | |
| 案例材料 | 钛 | |
| 电连接器 | M3同轴插座 | |
| 重量（克） | 2.1 | |
| 安装 | 通过孔（＃2绝缘帽螺钉） | |
| 安装扭矩 | 5 lb-in（0.6 n-m） |
1加速度计符合线性规格的工作范围
2加速度计的低端响应是其相关电子的函数。
