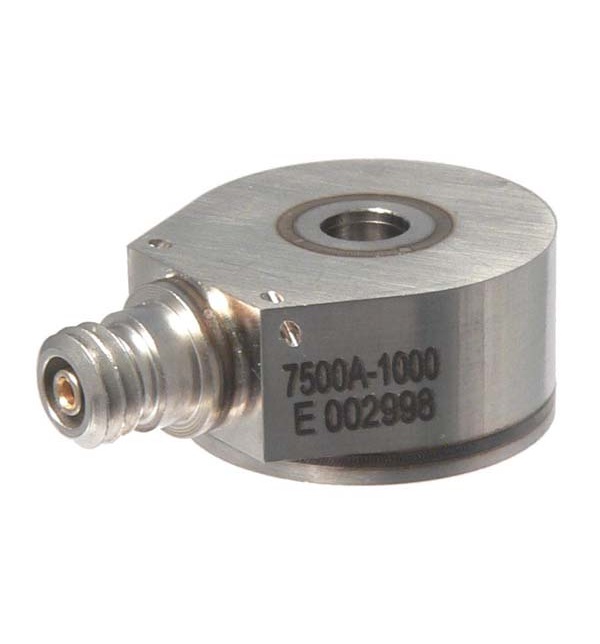

7500A系列加速度计
7500A模型是一种压电电荷模式加速度计，旨在高频振动和冲击测量。
7500A系列加速度计
描述：7500A模型是一种压电电荷模式加速度计，旨在高频振动和冲击测量。加速度计结合了环形剪切模式晶体，该晶体可提供高达260°C的稳定热响应。7500A型号密封，并通过孔安装安装提供了流行的，可与标准安装螺钉一起使用。
特征：
- 260°C电荷输出加速度计
- 20pc/g输出，15kHz带宽
- ±250g至±2000g动态范围
- 非常紧密的密封
- -73°至260°C的操作范围
- 穿过洞安装
- 环形剪切模式
- 孤立的安装表面
| 参数 | ||||
| 动态的 | 笔记 | |||
| 破折号编号 | -20 | -13 | -7 | |
| 灵敏度（PC/G） | 20 | 13 | 7.0 | 典型的 |
| 灵敏度（PC/G） | 14.5 | 9.0 | 5.0 | 最低限度 |
| 频率响应（Hz）2 | 1-6000 | 1-10000 | 1-12000 | ±10％ |
| 频率响应（Hz）2 | 0.1-10000 | 0.1-12000 | 0.1-15000 | ±2DB |
| 固有频率（HZ） | 30000 | 33000 | 43000 | |
| 非线性（％FSO） | ±1/1000g | ±1/1000g | ±1/1000g | |
| 横向灵敏度（％） | <5 | <5 | <5 | |
| 动态范围（G）1 | ±1250 | ±2000 | ±3500 | |
| 冲击极限（g） | 10000 | 10000 | 10000 | |
| 电气 | ||||
| 电容（PF） | 1050 | 1050 | 1050 | 名义 |
| 绝缘电阻（MΩ） | > 100 | > 100 | > 100 | @50VDC |
| 地面隔离 | 从安装表面隔离 | |||
| 环境的 | ||||
| 温度响应（％） | 请参阅典型的温度响应曲线 | |||
| 工作温度（°C） | -73至260 | |||
| 储存温度（°C） | -73至260 | |||
| 湿度 | 非常紧密的密封 | |||
| 身体的 | ||||
| 感应元素 | 陶瓷（剪切模式） | |||
| 案例材料 | 不锈钢 | |||
| 电连接器 | 10-32同轴插座 | |||
| 重量（克） | 10 | |||
| 安装 | 通过孔（＃6绝缘帽螺钉） | |||
| 安装扭矩 | 8 lb-in（1.0 n-m） | |||
1加速度计符合线性规格的工作范围
2加速度计的低端响应是其相关电子的函数。
