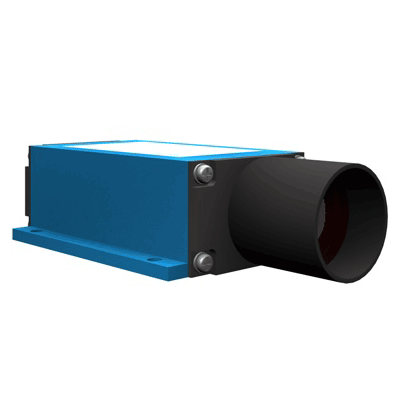

M10激光距离传感器
M10激光距离传感器长距离光的速度传感器，其自由可编程的测量范围，特别适用于从0.2到150米(8英寸)的长距离。可达5900英寸。)超过30米(1200英寸)用反射箔。测量[…]
M10激光距离传感器
以光速进行长距离飞行
这种具有自由可编程测量范围的光速传感器特别适用于0.2至150米(8英寸)的长距离测量。可达5900英寸。)超过30米(1200英寸)用反射箔。
根据相位比较测量原理，测量模块采用无触点工作。
借助红色导光束，传感器的调整非常简单。
在任何表面上精确测量英寸。有两种类型，采样率为10hz或50hz。
由于光点直径小(6毫米)(0.24英寸)，可以在狭窄的管道中进行测量。
电子设备集成到传感器头上。
测量结果的输出通过RS232 (RS 422可选)数据接口提供。现场总线连接是可能的。
首选应用领域:
高程测量
距离测量
监控(如起重机、运输系统)
填充水平测量(如散装物料)
位置识别
目标感应，记录，控制
安全应用程序
| 测量范围1 | 在白色和最自然的表面上可达0.2 - 35米，在靶板上可达150米 |
| 绝对测量精度2 | ±2毫米(范围达35米);±3mm(适用于bb0 ~ 35m范围) |
| 可重复性 | 整个测量范围≤±0.5 mm |
| 决议 | 根据比例因子:SF = 1时1mm;SF = 1000时0.001 mm |
| 测量速度 | 10hz或50hz(订购时请注明) |
| 光源 | 激光，波长650nm，红色可见 |
| 10米距离< 11毫米 | |
| 光斑直径 | 在50米距离< 35毫米 |
| 在100米距离< 65毫米 | |
| 激光发散 | 0.6 mrad |
| 激光器的分类 | 在IEC 825-1下≤1mw，激光等级2 |
| RS232或RS422(可选)，波特率9,6 k波特，格式8N1 | |
| 接口 | 测量时间的选择，测量值的输出，内部温度， |
| 错误码，单一测量模式 | |
| 开关输出 | 可编程开关阈值和滞后，“高侧开关”具有0.5 A负载能力 |
| 模拟输出 | 可编程距离范围，4…20 mA |
| 工作温度 | -10°c…50°c |
| 储存温度 | -20℃…70℃ |
| 电源电压 | 10v…30v;<1.5 W(无告警) |
| 连接 | 12-pol。法兰安装连接器(Binder系列723) |
| 尺寸(长×宽×高) | 212 x 96 x 50 mm，长度包括连接器。260毫米 |
| 重量 | 约。850克 |
| 防护等级 | IP 65 |
| 尺寸(长×宽×高) | 212 x 96 x 50 mm，长度包括连接器。260毫米 |
| 工作温度 | -10°c…50°c |
| 储存温度 | -20℃…70℃ |
