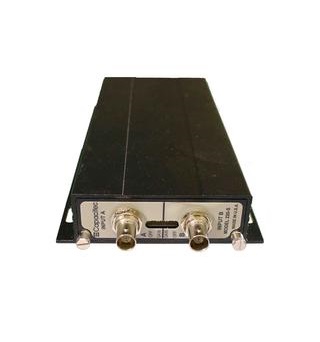

独立围栏中的双通道电子设备

Capacitec现在提供独立的双通道电子放大器套件，可供选择Capteura^®220系列或520系列双放大器卡，位于与单个通道相同的小型坚固铝制围栏中，外部信封为9.5“ x 4.25” x 1.25英寸（241mm x 108mm x 32mm）。该配置提供了比带2张单个通道卡的多槽机架更具成本效益的选项。

所有型号均与新的和现有的电容式位移传感器探针和薄膜棒兼容。每种配置都包括一个内置的200-CP振荡器模块和外部AC/DC通用​​功率适配器（105至240 VAC）。该设备还提供具有5-12 VDC功率输入范围的DC/DC转换器。包括12英尺（3.6米）的模拟输出电缆和12英尺（3.6米）的目标接地电缆。标准单端模拟输出为0-10VDC，可选0-5VDC，-10VDC - 10VDC。差分模拟输出也应根据要求标准。

选择新的Capteura^®双通道卡模型取决于客户的首选功能，例如输出信号，所需频率和整体准确性。现在提供的双通道放大器如下：

220型双通道放大器卡

Capteura^®220系列模块化非接触电容式仪表包是4000系列的下一代。新的Capteura于2012年推出^®220系列与ESD受保护的输入的最高稳定性和最低的噪声解决方案，用于与Capacitec的任何非接触式位移，间隙和制动器转子磨损传感器的任何连接时，用于位移测量。

放大器卡的选择是：

220-S系列：双向通道电容放大器，线性性为±1％

220-SL系列：双向通道电容放大器，线性性为±0.2％
模型220双通道独立外壳

220个外壳的选项是：

• 220-S放大器1％线性
• 220-SL放大器0.2％线性，具有200-L的LIN模块（插入）
• 200Hz，4KHz和12kHz输出频率响应（订购时选择一个）
• BNC（标准）或可选的自定义微型电脑（MB）输入连接器
• -DAQ 8通道，14位，48 ksps，单端数据采集卡

典型220双通道独立系统的示例如下：

220-SC-200Hz-BNC-enc：具有±1％线性的双通道放大器，200-CP振荡器模块，具有200Hz，BNC输入连接器样式的频率响应，在双通道坚固的铝制外壳中，带有交流电源适配器

220-SL-4KHz-BNC-enc：具有±0.2％线性的双通道放大器，200-CP振荡器模块，具有4KHz的频率响应，BNC输入连接器样式在双通道坚固的铝制外壳中，带有交流电源适配器

链接到有关有关的更多详细信息200系列
型号520双通道独立外壳

新的Capteura于2013年推出^®520系列继续提供了Capacitec的超级线性，现在还提供了与任何位移，制动器转子磨损和轴轨道传感器一起使用时，可用于位移测量的超级稳定和最低噪声解决方案。520是非常线性5100系列的下一代和替换，但相位响应速度大大更快。

520系列提供±0.05％线性，轻松按钮校准，ESD保护的输入，200Hz的客户可选频率，4KHz或16KHz和DAQ单端数据采集卡。
520个外壳的选项是：

• 520-XL放大器0.05％线性
• 200Hz，4KHz和16KHz输出频率响应（用户可切换）
• BNC（标准）或可选的自定义微型电脑（MB）输入连接器
• -DAQ 8通道，14位，48 ksps，单端数据采集卡

下面可以看到典型的520双通道独立系统的示例。

520-XL-200Hz-BNC-enc：具有±0.05％线性的双通道放大器，200-CP振荡器模块，具有200Hz，BNC输入连接器样式的频率响应，在双通道坚固的铝制外壳中，带有交流电源适配器。

520-XL-4KHz-BNC-enc：具有±0.05％线性性的双通道放大器，200-CP振荡器模块，具有4KHz，BNC输入连接器样式的频率响应，在双通道坚固的铝制外壳中，带有交流电源适配器

链接到有关有关的更多详细信息520系列
双通道OEM模型

双通道OEM型号是带有2U，2.2“ x 3.9”（2U，55.5 x 100 mm）尺寸的“裸骨头”双放大器卡，而无需任何附件。标准单端模拟输出为0-10VDC，可选0-5VDC，-10VDC - 10VDC。
 Differential analog output is also standard upon request. A 0.5 meter length mating Power – I/O lock-in cable assembly is included.

典型220双通道OEM模型的一个示例是：

220-SC-200Hz-BNC-OEM-5V：具有±1％线性性的双通道放大器，200-CP振荡器模块，具有200Hz，BNC输入连接器样式的频率输出，具有OEM配置，具有DC/DC转换器，具有5-12 VDC功率输入范围。

典型520双通道OEM模型的一个示例是：

520-XL-4KHz-BNC-OEM-12V：具有±0.05％线性性和200-CP振荡器模块的双通道放大器，其频率输出为4KHz，BNC连接器，在OEM配置中具有DC/DC转换器，具有5-12 VDC功率输入范围。
