便携式激光轨形仪是为实现轨头作用面横截面的非接触式定位而设计的。
PRP的主要功能是:
- 获取工作轨头面横截面轮廓信息
- 轨头作用面的全轮廓扫描与分析
- 实际截面和新截面组合图形图像的可视化
操作

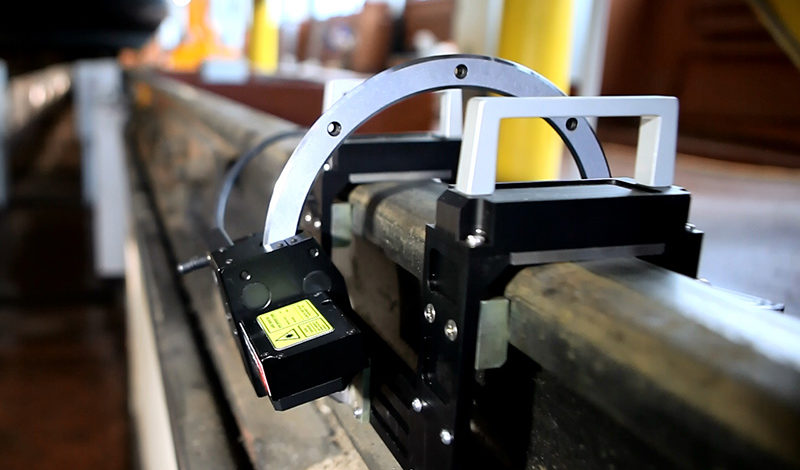

操作人员将激光扫描模块安装到待测量的轨头上。从PDA或PC接收命令后，激光模块对钢轨表面进行非接触式扫描。测量结果(表面几何参数和轮廓)显示在PDA上，可保存在PDA内存中，并传输到PC数据库。同时，还可以保存其他参数:日期、操作员编号、固定路段划分、轨道号、轨道类型等。
总体尺寸
轨形测量量规PRP系列规范
| 参数名称 | 价值 |
| 轨头垂直磨损，mm | -15年,0,+ 20,0 |
| 横向轨头磨损，mm | -15年,0,+ 20,0 |
| 减少了轨头磨损 | 直到20,0 |
| 扫描轨道内部角度，角度 | 108 |
| 扫描轨道外的角度，角度 | 108 |
| 不准确，不超过，毫米 | ±0.1 |
| 扫描时间，秒 | 3. |
| 数字读出装置尺寸，毫米 | 112、95хх5日22日7 |
| 激光扫描尺寸，毫米 | 286年250年232年хх |
| 电源，激光模块 | 铅酸电池 12 v 7200мАч |
| 电源、PDA | 锂聚合物电池, 3、7 v, 3300 mah |
| 电池充电前可进行的测量次数不小于 | 1000 |
| PDA的内存容量，不容小觑 | 10万次测量 |
| PC接口 | 蓝牙 |

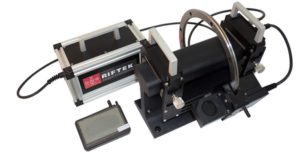

轨道轮廓测量量规PRP系列成套
| 指定 | 的名字 | 数量 | 体重公斤 |
| RF303 | 掌上电脑 | 1 | 0, 4 |
| RF570 | 激光扫描模块 | 1 | 3、5 |
| РФ570.10 | 电源，激光模块 | 1 | 4、0 |
| RF570.40 | 充电装置5V 3.0A为掌上电脑 | 1 | 0, 2 |
| RF570.41 | 充电装置9V 3.0A用于激光模块 | 1 | 0、5 |
| RF570.42 | 通用电缆(usb接口) | 1 | |
| RF570.43 | 蓝牙/USB适配器 | 1 | |
| RF570.30 | 包装情况下 | 1 | 1、5 |
| PRP_DB | 数据库管理系统(CD) | 1 | |
| RF570UM | 用户手册 | 1 |
