DSJ4机箱的DSC

DSJ4外壳用于DSC(应变计或称重传感器数字化模块)，提供了一个方便的包，使4 x DSC模块的互连和现场安装快速方便。

DSJ4可用于4 x DSC数字称重传感器调节卡的舱壁，表面或DIN导轨安装壳体。DSC系列设计用于应变传感器，如压力传感器，称重传感器和扭矩传感器，提供高速，高精度的信号转换器功能。

可用的输出格式包括RS485, ASCII, Modbus, MantraCAN (J1939)。请注意:MantraCAN产品只适用于Mant435manbetx点comracourt软件，包括Windows Vista。

对于一个输入通道，模型DSJ1提供了到1x DSC到公共通信总线的连接。对于分布式应用，可以将多个DSJ1或DSJ4连接到同一总线(使用RS232时除外)。万博网页手机版

为了安装在传感器内部，同样的电子产品也可以在一个紧凑的微型格式中使用，被称为DCell应变计或负载传感器嵌入式数字化模块。

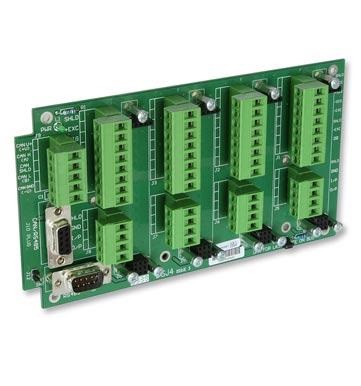

请注意，型号DSJ4是印刷电路板的名称，包括连接器，但不包括DSC负载传感器接口模块或外壳。因此，在选择该产品时，一定要同时选择合适的DSC模块和外壳。

DSC测压元件接口卡的特点
高性能，低成本-分辨率40万计数
速度快，每秒可更新500次
通过输入高/低或直接输入mV/V进行校准
远程分流校准软件命令或数字输入
多点线性化
温度传感器输入的主动温度补偿
错误报告，包括应变计故障情况和过载

• PCB仅用于外壳4 xDSC数字测压元件调节卡
• 用于通信和电源的总线连接
• 2部分连接器用于现场端子
• LED电源和输出指示灯
• 推开关模拟数字输入
• CAN兼容-选项
• 选择防水IP65外壳NEMA4舱壁安装在灰色ABS或不锈钢外壳
• 请注意:不包括箱子或4 x dsc

DSJ4
连接	4 x 8路2部分端子，用于测压元件连接(2.5mm²电缆最大) 1 x 5路2部分端子，用于数字数据和电源(2.5mm²电缆最大) 2 x 9通D型连接器，用于数字数据和电源
电缆长度	DSJ4到测压元件的最大长度为3米 数字数据的最大长度为1000米
ABS外壳尺寸	200 × 120 × 75mm，不包括腺体
ABS案例环境	密封到IP65，通过IP67接头提供电缆入口
外壳材料	腹肌
选项
OEM卡(100 x 165毫米)PCB的供应，不包括案件 情况选择: 压铸外壳220 × 120 × 80mm (LDC)，铝或不锈钢外壳200 × 160 × 85mm密封到IP65，或DIN导轨安装
环境
储存温度	-20至70ºC
工作温度	-10到50ºC
相对湿度	95%最大不凝结
CE环境审批	欧洲电磁兼容指令2004/108/EC，低电压指令2006/95/EC
