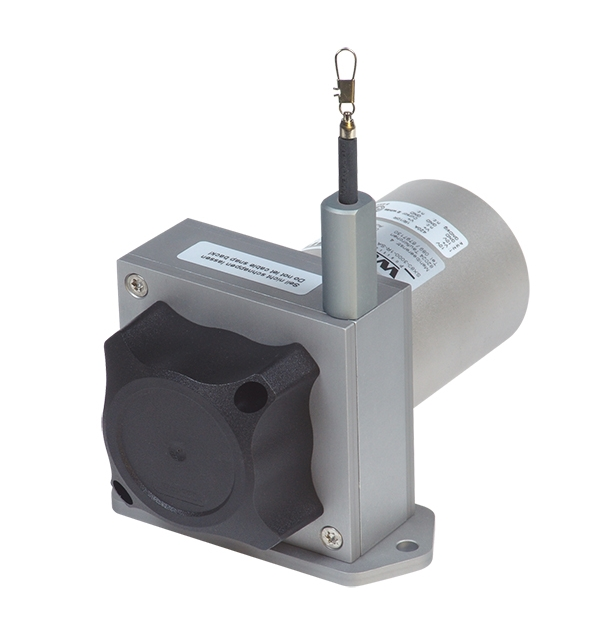

SX80拉线传感器

SX80拉线传感器

拉丝传感器是一种低成本、紧凑的传感器，可准确测量物体的位置或位置变化。拉丝传感器的核心部件是精密测量线和传感器元件(例如电位器或编码器)，它们将路径变化转换为比例电信号。免维护拉丝特别快速和容易组装，并使用，因为它们的可靠性在所有工业领域。

关键特性:
-测量范围1000毫米至3000毫米
-模拟输出:电位器，0…10 V, 4…20 mA
-数字输出增量:RS422 (TTL)，推挽
-数字输出绝对:CANopen, SSI
-线性可达满量程的±0.02%
-防护等级可达IP67
—温度范围:-20℃~ 85℃(可选-40℃)
或120°C)
-高动态
-抗干扰系数高
-可定制版本

测量 范围*	(毫米)	1000	1500	2000	2500	3000
线性	(%)	0.15	0.15	0．10	0．10	0．10
改进的 线性(可选)	(%)	0．10	0．10	0.05	0.05	0.05
决议		请参阅下面的输出表类型
传感元件		混合电位计
连接		连接器输出M12轴向或电缆输出轴向2m (TPE电缆)
防护等级		IP65,可选IP67
湿度		最大90%相对，无凝结
温度	(°C)	standard:-20…85/optional: -40…85/optional: -20…120°C (仅带电位器(1R)和电缆输出(KA))
机械数据		抽拔力、最大速度和最大加速度见表13页
预期寿命		约。200万完整笔画
重量	[g]	300 ~ 500，视测量范围而定
住房		铝，钛灰色阳极氧化，弹簧外壳PA6
配件

—————————————————————–

O跳跃:电位器(分压器)
输出	1 kΩ
供应	max。30 v
建议游标电流	< 1µ
决议	理论上是无限的，受限于噪音
噪音	取决于电源的质量
工作温度	-20…85°C，可选:-40…85°C/-20…120°C
温度系数	±0.0025% / K

—————————————————————–

Out聚氨酯t：签证官lt年龄10 0…V
输出	0…10V，电隔离，4导体
供应	12…30 v直流
电流消耗	max。22。5 ma(卸载)
输出电流	最大。10 ma，最小。负载10 kohm
动力学	< 3ms从0…100%和100…0%
决议	受限于噪音
噪音	典型3mV ss，最大。37mv ss
Inverse-polarity保护	是的,无限
耐短路的	是的,永久
工作温度	-20…85°C，可选:-40…85°C
温度系数	0.0037% / K
电磁兼容性(EMC)	符合EN61326-1:2006

—————————————————————–

输出:电流4…20mA
输出	4……20 ma, 2导体
供应	12…30 v直流
输出电流	max。50mA，以防误差
动力学	< 1ms从0…100%和100…0%
决议	受限于噪音
噪音	0.03mA ss =6mV ss和200欧姆
Inverse-polarity保护	是的,无限
工作温度	-20…85°C，可选:-40…85°C
温度系数	0.0079% / K
电磁兼容性(EMC)	符合EN61326-1:2006
