春季接触间隙传感器
弹簧接触间隙传感器弹簧接触间隙传感器电容弹簧接触间隙传感器是为了响应客户而需要一种更准确，更可重复的电子方法来测量一个或两个目标表面不均匀或不导电的缝隙。当[…]
春季接触间隙传感器
春季接触间隙传感器
为了响应客户，需要一种更准确，更可重复的电子方法来测量一个或两个目标表面不均匀或非导电性的差距。当目标间隙的一个或两侧尺寸小于传感器时，还使用接触棒。例如，在测量商用飞机门边缘间隙时，一个目标侧通常仅测量0.0394英寸（1.0毫米）。使用接触棒的另一个示例是确定动力涡轮刀片边缘和套管内径之间的气隙。在此示例中，具有奇数形状的目标侧是涡轮刀片的辐射端。
弹簧接触传感器与Gapman或Gapmaster3匹配，该Gapman或Gapmaster3非常适合生产环境，因为其便携性和易于访问目标。
以下是将便携式弹簧触摸棒长度测量系统用于测量电动涡轮叶片边缘和套管内径之间的间隙。
- 双面GPD-5非接触式位移传感器安装在金属棒上，顶部和底部放置两个柔性叶弹簧，以提供接地目标。
- 当将魔杖引入刀片尖端和动力涡轮壳外径之间的间隙时，叶弹簧向内向内弯曲，从而精确地读取了气隙。
- 在GAPMAN或GAPMASTER3 ELECTRONICS显示屏上查看差距测量值，可以保存并通过RS232或USB保存并发送到主机计算机。

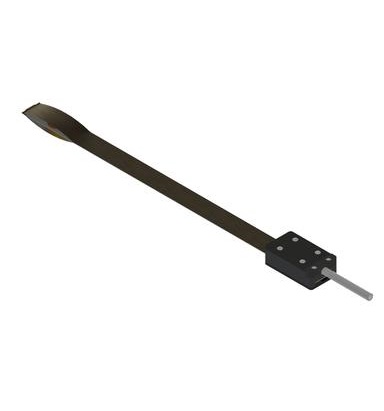

标准弹簧触点棒
尺寸钥匙：英寸（毫米）
| 样式 | 长度 | 宽度 | 未压缩 厚度 |
压缩 厚度 |
规格表 |
|---|---|---|---|---|---|
GPD-2（.022）-A-150-A-150(1).jpg) |
5.906 （150） |
0.394 （10.00） |
0.300 （7.62） |
0.022 （0.56） |
5509-6947 |
GPD-4（.03）-A-350-A-350(1).jpg) |
13.780 （350） |
0.394 （10.00） |
0.300 （7.62） |
0.030 （0.77） |
5509-6999 |
GPD-5（.022）-A-150-A-150(1).jpg) |
5.906 （150） |
0.551 （14.00） |
0.300 （7.62） |
0.022 （0.56） |
5509-7068 |
| GPD-10（.034）-A-150
|
5.906 （150） |
1.063 （27.00） |
.534 （13.56） |
0.034 （0.86） |
5509-8667 |
GPD-10（.034）-A-350-A-350(1).jpg) |
13.780 （350） |
1.063 （27.00） |
.534 （13.56） |
0.034 （0.86） |
5509-7574 |
| GPD-5（.030）-A-500
|
19.685 （500） |
.472 （12.00） |
.300 （7.62） |
0.030 （0.77） |
5509-8716 |
| GPD-5（.030）-A-800
|
31.496 （800） |
0.472 （12.00） |
0.300 （7.62） |
0.022 （0.56） |
5509-8541 |
-A-350(1).jpg)
.jpg)
