SDT系列 - 压电传感器

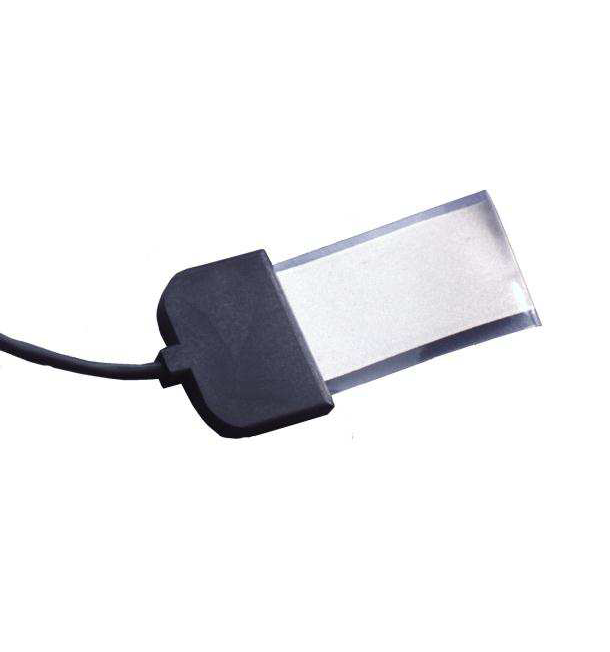

SDT系列中的“ S”代表“屏蔽传感器”。SDT1压电膜传感器由压电膜的矩形元素以及模制塑料外壳和18英寸同轴电缆组成。

SDT系列 - 压电传感器

描述：SDT系列中的“ S”代表“屏蔽传感器”。SDT1压电膜传感器由压电膜的矩形元素以及模制塑料外壳和18英寸同轴电缆组成。鉴于传感器区域的自我屏蔽，胶片元素（用银墨水打印出来，用银墨水都折叠起来。这在高EMI环境中的应用中很重要。万博网页手机版可以使用双面粘合剂，环氧树脂或氰基丙烯酸酯（Super-Glue）将SDT1粘附在其他表面上。如果要卸下传感器，应小心，因为双面粘合剂可以从膜中剥离金属化。当以这种方式粘附到表面时，SDT1是出色的接触麦克风或动态应变量表。来自SDT1的输出可以直接输入示波器或信号分析仪。

特征：
•传感器区域的自我屏蔽
•从SDT1输出可以直接输入示波器
•从SDT1输出可以直接输入信号分析器

最小阻抗 1MΩ
首选阻抗 10MΩ
输出电压 @10MΩ 最小15 v
贮存温度 -40°C至70°C [-40°F至160°F]
工作温度 0°C至70°C [32°F至160°F]（取决于粘合系统）。
对于更严格的高工作温度要求，可以安排传感器的特殊准备。
工作部队范围 高达2％的菌株
输出 15-20 mV/μ应变
红线信号
电路连接 白色/编织线
电线长度457.2毫米[18英寸]总传感器长度/宽度/高度44.5 x 19.7 x 3.2毫米[1.75 x .775 x .775 x .125英寸。
身体特征 传感器元件长度/宽度/高度28.6 x 11.2 x .13毫米

电路连接 白色/编织线
电线长457.2毫米[18英寸]
总传感器长度/宽度/高度44.5 x 19.7 x 3.2毫米[1.75 x .775 x .125 in。]
身体特征 传感器元件长度/宽度/高度28.6 x 11.2 x .13毫米
贮存温度 -40°C至70°C [-40°F至160°F]
工作温度 0°C至70°C [32°F至160°F]（取决于粘合系统）。
对于更严格的高工作温度要求，可以安排传感器的特殊准备。
