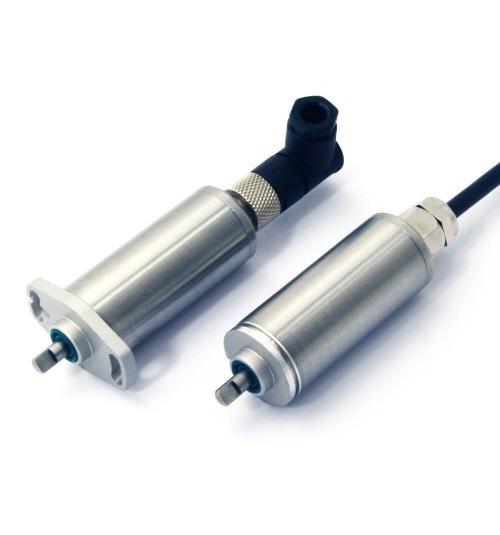

P505细线旋转传感器

P505细线旋转传感器

p505RIPS®（旋转电感位置传感器）是一个微型，高精度旋转位置传感器，专为工业，汽车和科学反馈应用而设计。万博网页手机版像所有positek传感器一样，p505也提供了校准客户指定角度的输出，15至160度之间。电子设备全部完全集成，不需要外部信号调节。传感器提供了与旋转角度成比例的线性输出。有一个小的加工登记标记，以识别校准的中点。

P505非常适合OEM，在那里良好的传感器性能和紧凑的外壳很重要。

整体性能，重复性和稳定性在较宽的温度范围内表现出色。p505具有阳极氧化铝法兰，不锈钢主体和轴，可长期使用寿命，并具有出色的环境阻力。传感器易于使用法兰或伺服安装选项安装，还提供了一系列电气选项。密封为IP67，内置了全部EMC保护。

方面

身体直径	19mm
身体长度（密封面）	45.4mm标准，50.4毫米缓冲
轴	8.3mm，OD 4mm 有关完整的机械细节参见图
测量范围	从±7.5°到±80°的任何角度
独立线性	<±0.25％在20°C下最多15°
温度系数	<±0.01％/°C增益＆<±0.01％fs/°C抵消
输出特征	请参阅图
解析度	无穷
噪音	<0.02％FSO
轴扭矩	<20mnm静态
频率响应	> 10kHz（-3db）

输出信号和输出负载

输出信号	输出负载
0.5至4.5 V DC比计	5K欧姆/分钟
0.5至4.5 V DC	5K欧姆/分钟
0.5至9.5 V DC	5K欧姆/分钟
电源电流	10 mA典型20 mA最大

温度限制

操作	-40至125°C（仅5V输入） -20至85°C
贮存	-40至125°C

EMC性能

敏感性	EN 61000-6-2
辐射	EN 61000-6-3
振动	IEC 68-2-6：10G
震惊	IEC 68-29：40G
mtbf	350,000小时40°C GF
密封	IP67
电连接	筛选的3芯电缆或M8 4针连接器
