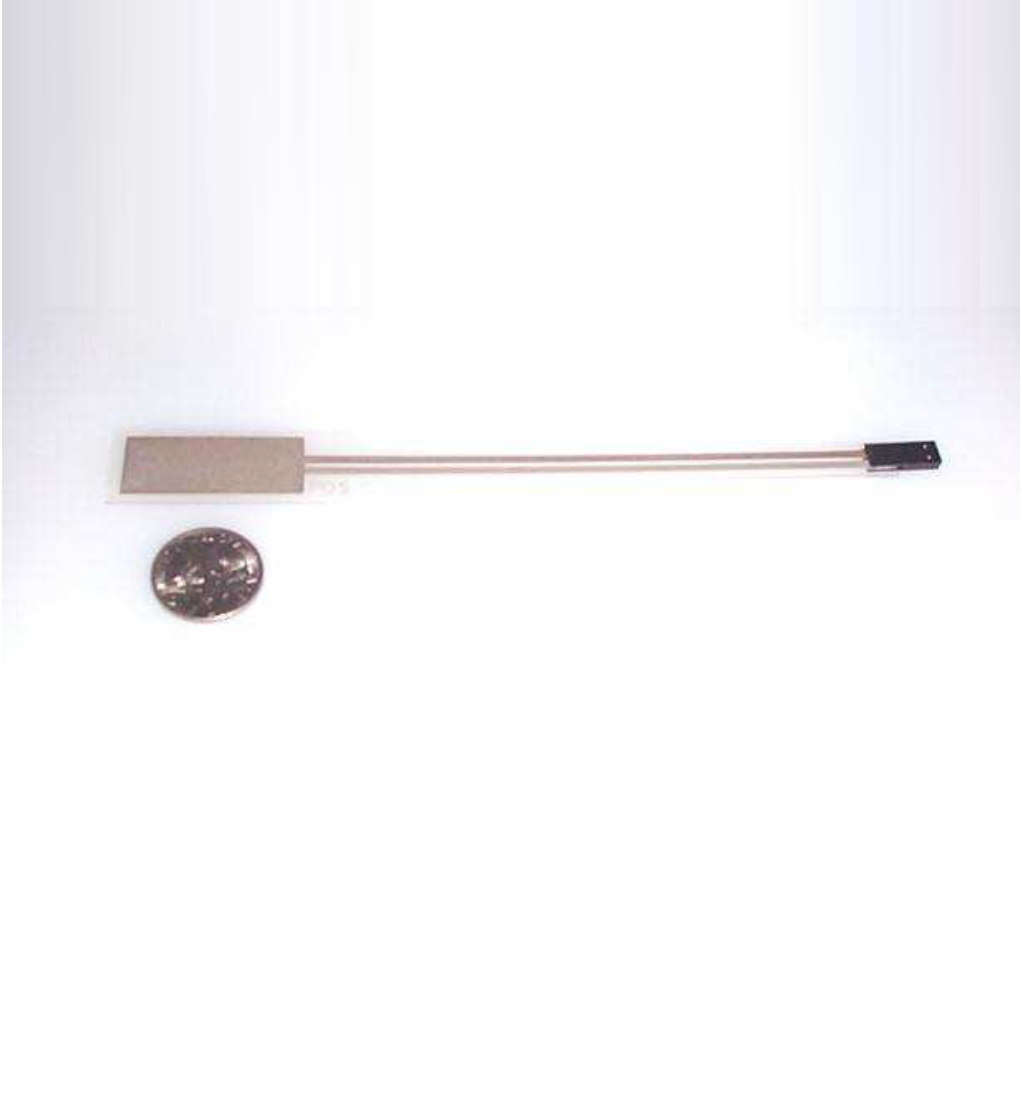

NDT1-220K超声传感器

描述：NDT1-220K元素以低成本，灵活的格式提供出色的超声传感器性能，以供通用使用。3 MHz名义中心频率，极低的Q因子为1.3（空气支持，进入PMMA）。电阻抗与常规NDT仪器（PULSAR/接收器）非常匹配。单位对单位可重复性非常好。传感器坚固，并且完全符合圆柱形表面，例如管道或坦克壁。环氧树脂，转移粘合剂甚至双涂胶带可以用作粘合剂。

特征：

• 高带宽，低Q性能
• 与液体，聚合物的优秀声学匹配
• 低电阻抗（30至100欧姆典型）
• 轻巧，健壮，灵活设计
• 符合平坦或弯曲的表面
• 低成本，一次性传感器

典型特性（在25°C下）

范围	NDT1-220K	单位
电容	670	PF @ 1 kHz
中心频率	3	MHz（在PPMA中）
较低-6 db freq	1.7	MHz
上部-6 dB freq	4.0	MHz
Q因子	1.3	（没有任何）
F（c）的阻抗	100	欧姆
厚度（长度“ C”）	0.30	毫米

环境指标

贮存温度	-40至80度C
工作温度	-20至60度C
