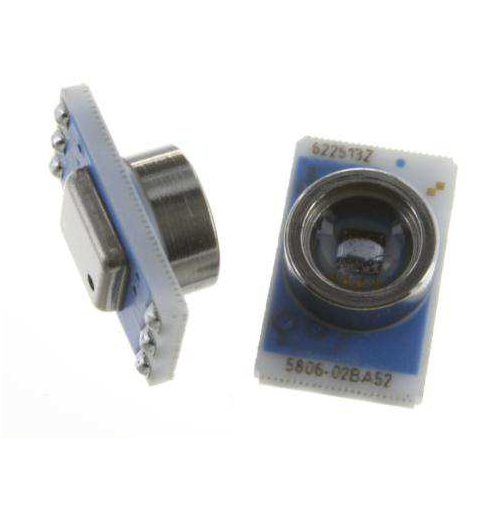

MS5806-02BA系列压力传感器

MS5806-02BA系列压力传感器

描述：

MS5806-02BA是来自SPI和I²C总线接口的新一代高分辨率高度分辨率传感器。它针对高度分辨率为20厘米的高度计和变量仪进行了优化。传感器模块包括高线性压力传感器和具有内部工厂校准系数的超低功率24位ΔςADC。它提供了精确的数字24位压力和温度值以及不同的操作模式，使用户可以优化转换速度和电流消耗。高分辨率的温度输出允许在没有任何其他传感器的情况下实现高度计/温度计功能。MS5806-02BA几乎可以连接到任何微控制器。通信协议很简单，而无需在设备中编程内部寄存器。凝胶保护和反磁性不锈钢盖允许使用100m防水的高度计/罗盘手表。这一新的传感器模块生成基于领先的MEMS技术和MES Switzerland经验丰富的经验和专有技术的最新好处，该高度计模块的大型制造业已被广泛使用了十多年。采用的感应原理导致压力和温度信号的滞后非常低和稳定性。

特征：

• 高分辨率模块，20厘米
• 快速转换为1ms
• 低功率，1µA（备用<0.15µA）
• 集成数字压力传感器（24位ΔςADC）
• 电压1.8至3.6V
• 延长压力范围：10至2000mbar
• SPI和I²C接口（模式0，3）
• 对于室外设备而言，可密封的

绝对最大额定值

范围	象征	条件	最小	典型。	最大限度	单元
电源电压	VDD		-0.3		3.6	v
贮存温度	TS		-40		125	°C
过度压力	PMAX	ISO 2281			10	酒吧
最大焊接	tmax	最大40秒			250	°C
温度
ESD等级		人体	-4		4	KV
		模型
闩锁		JEDEC标准	-100		100	嘛
		第78号

电气特性

范围	象征	条件		最小	典型。	最大限度	单元
操作电源电压	VDD			1.8	3.0	3.6	v
工作温度	t			-40	25	85	°C
		OSR	4096		12.5
电源电流	IDD		2048		6.3		µA
			1024		3.2
（每一秒1个样本）
			512		1.7
			256		0.9
峰值电流		在转换过程中			1.4		嘛
备用电源电流		在25°C			0.02	0.14	µA
VDD电容器		从VDD到GND		100			nf
