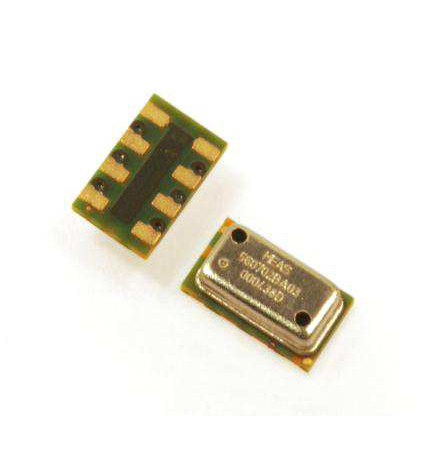

MS5611-01BA03系列压力传感器

MS5611-01BA03系列压力传感器

描述：

MS5611-01BA是来自SPI和I²C总线接口的新一代高分辨率高度传感器。它针对高度分辨率为10 cm的高度计和变量仪进行了优化。传感器模块包括高线性压力传感器和具有内部工厂校准系数的超低功率24位ΔςADC。它提供了精确的数字24位压力和温度值以及不同的操作模式，使用户可以优化转换速度和电流消耗。高分辨率的温度输出允许在没有任何其他传感器的情况下实现高度计/温度计功能。MS5611-01BA几乎可以连接到任何微控制器。通信协议很简单，而无需在设备中编程内部寄存器。仅5.0毫米x 3.0毫米的小尺寸和仅1.0毫米的高度可以在移动设备中集成。这一新的传感器模块生成基于领先的MEMS技术和MES Switzerland经验丰富的经验和专有技术的最新好处，该高度计模块的大量制造已被广泛使用了十多年。采用的感应原理导致压力和温度信号的滞后非常低和稳定性。

特征：

• 高分辨率模块，10厘米
• 低功率，1μA（备用<0.15μa）
• 集成数字压力传感器（24位ΔςADC）
• I²C和SPI接口最多20 MHz

• 没有外部组件（内部振荡器）

范围	条件		最小	典型。	最大限度	单元
工作压力范围	prange	完全准确	450		1100	MBAR
延长压力范围	pext	线性范围的	10		1200	MBAR
		ADC
	在25°C，700..1100 mbar		-1.5		1.5
总错误频段，无autozero	在0..50°C，450..1100 mbar		-2.0		2.0	MBAR
	在-20..85°C，450..1100 mbar		-3.5		3.5
	在-40..85°C，450..1100 mbar		-6.0		6.0
	在25°C，700..1100 mbar		-0.5		0.5
总误差频段，autozero at	在10..50°C，450..1100 mbar		-1.0		1.0	MBAR
一个压力点	在-20..85°C，450..1100 mbar		-2.5		2.5
	在-40..85°C，450..1100 mbar		-5.0		5.0
供应最大误差	vdd = 1.8 V…3.6 V			±2.5		MBAR
电压
长期稳定性				±1		mbar/yr
回流后恢复时间（1）				7		天
	OSR	4096		0.012
分辨率RMS		2048		0.018		MBAR
		1024		0.027
		512		0.042
		256		0.065

（1）恢复至少66％的回流影响的时间
