I330型号Instrunet光学隔离器

I330型号Instrunet光学隔离器

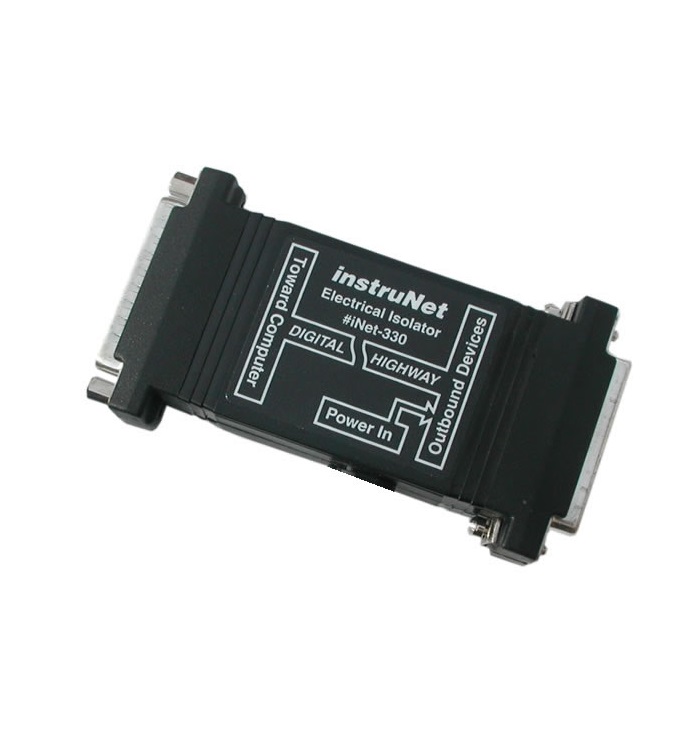

330型电气隔离器在乐器网络中的一个点提供了1000伏的光学隔离。这通常用于消除计算机和正在测试的项目之间的接地回路，并减少从计算机传输到传感器的噪声。当测量小电压（例如<10mV）时，光学隔离有时至关重要。可以将多个模型330放置在一个网络中（例如，将一个型号330放置在4个设备网络中。

2010年11月之前生产的330型光学隔离器称为“ I330修订1”。它与下面描述的较新的修订版2相同，除了电源不同。有关较旧的修订1的详细信息，请单击这里。

I240 USB控制器的典型隔离系统
I240 USB控制器在使用I330（REV 2）时需要两个I312电源，因为I330光学隔离器的每一侧都需要电源，如下所示。

330型电气隔离器框图
I330（REV 2）的内部电路总结了下面。

打破地面环并减少I330地面之间的高频
如果地面循环或者地面之间的高频正在影响您的测量值，应该考虑安装＃INET-330光学隔离器。这些隔离器，外部电源中的变压器和2比3的Prong Power适配器完全隔离了乐器测量盒。一旦隔离，人们就可以将110/220VAC的功率直接连接到乐器盒（即，由于这种隔离而进行测量（假设所有电线都浮动），在执行尺寸（假设所有电线都在浮动的情况下）进行测量时，可以将110/220VAC的功率直接连接到Instunet框中（即仪器GND端子短路！）。但是，建议将仪表盒GND螺钉端子连接到您的测试地面设备（附着在地面上），也可以连接到地面地面。如下图所示，这将防止乐器盒接地相对于地面地面辐射。建议将一条从乐器GND端子到附近的当地地面地面的大型＃18量子线。下面说明了一个带有4个乐器设备的隔离系统的示例，如下所示：

从地面隔离
外部功率输入引脚1和2均与出站器械设备接地（案例和PCB）绑在一起。如果这也与电源交流输入连接器的第三阶段相关，并且您想将乐器与地球地面隔离，那么您需要将2到3个插脚适配器放在电源输入连接器（或用一对牢固的钳子从塞子中撕下第三个插脚）。

图6.7 i330机械大纲

速度较慢
由于光学隔离器会引入延迟，因此在短网络上，330型号将器乐网络的速度从400万位/秒降低到133m位/秒。在更糟糕的情况下，这将降低最大样本率3至1。
