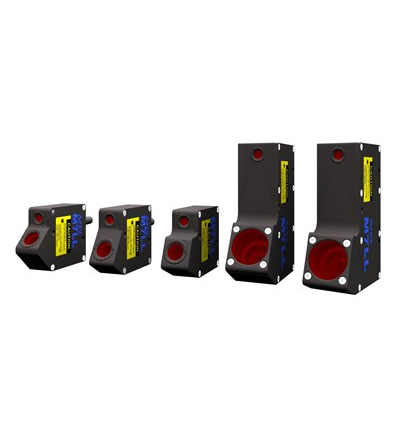

M7LL激光距离传感器

M7LL激光距离传感器

最高精度的模拟传感器

M7LL激光距离传感器模拟传感器可通过特殊模拟模块为最高精度，该快速激光传感器提供最精确的测量。

• 使用特殊的模拟模块，该快速激光传感器正在为所有表面提供最精确的测量结果
• 采样频率为54 kHz
• 以太网数据输出允许轻松电缆和访问测量数据
• 传感器的分辨率为0.02μm，达到最高精度
• 小光斑直径（AB 0.1毫米）允许捕获小零件。
• 8型型号范围从0.5到200毫米。
• 单独的电子单元和2m连接电缆是标准交付。

使用特殊的模拟模块，该快速激光传感器正在为所有表面提供最精确的测量结果。

• 所有表面（Matt Black至High Gloss完成）
• 平坦检查
• 位置控制（例如发动机阀）
• 识别钣金加倍
• 测量长度，角度，厚度
• 验证锯刀片
• 振动测量（最多10 kHz）
• 换档测试
• 过滤元件的检查

传感器M7LL/		0.5	2	4	10	20	50	100	200
测量范围	[毫米]	0.5	2	4	10	20	50	100	200
范围开始	[毫米]	23.75	23	22	40	55	115	170	240
线性±	[µm]	1	4	8	20	40	100	200	400
解析度1	[µm]	0.3	1.3	2.6	6.5	13	32.5	65	200
解析度2	[µm]	0.02	0.1	0.2	0.5	1	2.5	6	20
轻点直径	[毫米]	0.1	0.2	0.3	0.6	0.9	1.5	1.5	2
激光课	第2类根据DIN EN 60825-1：2001-11，可选地增强激光功率
光源	激光，波长650…670 nm，红色可见
采样率	54 kHz
界面	以太网
距离输出	4-20 MA;±10 V（可选0-20 mA，0-10 V，0-5 V，±5 V
阻抗	大约0欧姆（最多10 mA）
测量率	10 kHz（-3 dB）
温度漂移	范围 / K的0.02％
光强度输出	0-10 V
最小	24 V / 10 mA当低于最小的最小值时，LED黄色
好的	24 V / 10 mA当高于最小值和低于最大的最低时，LED绿色
最大限度	24 v / 10 ma当高于最大的橙色时，橙色
错误输出	24 V / 10 MA，LED红色
切换磁滞	大约范围的0.5％
环境光	20,000勒克斯
操作时间	激光二极管50,000 h
隔离电压	200 VDC，0 V反对套管
最大限度。振动	5克高达1 kHz
操作温度	0°…50°C
贮存温度	-20°…70°C
湿度	高达90％RH，非冷凝
保护课	传感器头：IP 64，电子单元：IP 40
电源	24 VDC / 250 MA（10…30 V）
