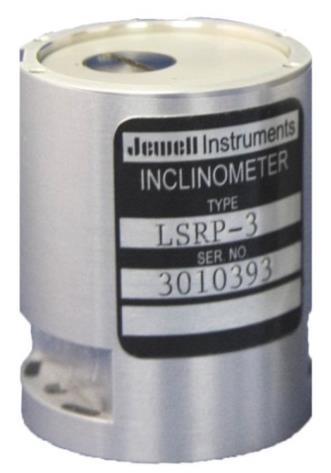

Jewell LSR系列倾斜度计

Jewell LSR系列倾斜度计

珠宝LSR系列满足具有空间限制的应用需求。万博网页手机版当需要进行多轴测量时，流体阻尼紧凑，圆柱形和LSR的“堆叠”特征可促进几种倾斜度的使用。LSR提供精确的读数，在较低范围的频率下具有高输出。

特点与优势

• ±1°至±90°C输入全范围
• 直径仅1.4英寸x 1.60英寸高
• 承受20克振动
• 可用于2轴感测的堆叠
• 焊码终止

万博网页手机版

• 重型建筑分级
• 船和驳船升级
• 偏差调查
• 连续铸造
• 武器平台升级
• 钢厂钢包
• 油气井孔映射
• 地球物理监测
• 移动天线定位

表现

输入范围（°）	±1.0	±3.0	±14.5	±30.0	±90.0
全范围输出（来回），±1％（注1）	±5.0	±5.0	±5.0	±5.0	±5.0
非线性性（％fro，，，，最大）（注2）	0.05	0.05	0.02	0.02	0.05
比例因子（v/g，nom。）	286.5	95.5	20.0	10.0	5.0
比例因子温度SENS（PPM/°C，最大）	400	300	100	60	60
固有频率，Hz，（NOM。）（注3）	1.0	2.0	15.0	20.0	40.0
带宽（-3db），Hz，（NOM。）	1.0	2.0	15.0	20.0	40.0
输入轴未对准（°，最大）	0.10	0.15	0.25	0.50	1.00
输出在0°倾斜，伏特，（最大）	0.10	0.04	0.02	0.02	0.02
0°输出温度。sens，（伏特/°C，最大）	0.005	0.003	0.001	0.005	0.003
分辨率和阈值			1 µradian

电气

输入电压（VDC）（注4）			±12至±18
输入电流（MA，NOM。）			±15
输出阻抗（欧姆，名称）	15k	5k	16K	8k	4K
噪声（VRMS，最大）			0.002

环境的

操作温度范围	-18°C至71°C
生存温度范围	-60°C至90°C
振动	20 GRM
震惊	1500G，0.5毫秒，1/2正弦
海豹	MIL-STD 202，方法112
重量	4.0盎司。
