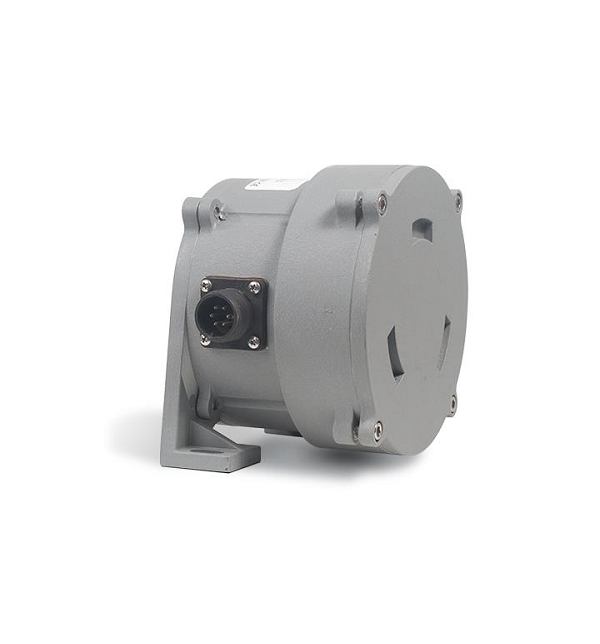

IT9101 - 位置传感器

IT9101 - 位置传感器

描述：Model IT9101是一种坚固而简单的设备，可提供高达240度的倾斜位置的电压分隔反馈信号。IT9101的心脏是磁抑制的摆，耦合到导电塑料精度电位器。在IT9101的整个范围内，倾斜度和输出信号之间的高度线性关系保持在维持。

特征：
•测量范围选项从0-105°到0-240°
•铝或不锈钢外壳选项
•非常适合水管理/ tainter门位置
•IP68，NEMA 6保护

一般的

可用的全程范围	0-105至0-240度
外壳材料选项	粉状铝或不锈钢
传感器	塑料杂交精度电位器
电连接器	MS3102E-14S-6P
交配插头（随附）	MS3106E-14S-6S
重量，铝（不锈钢）机柜	5磅。（10磅）最大

电气

输出信号	电压分隔器（电位计）
输入电阻	1000Ω（±10％）
建议的最大输入电压	30 V（AC/DC）
全尺度输出信号更改（VDC）	92％±6％的输入电压

表现

准确性*	±1％全部中风
精度选项	±0.5％全部中风 - 请联系工厂
解析度	本质上是无限的

环境的

外壳	NEMA 4/4X/6，IP 67/68
工作温度	-30°至200°F（-34°至90°C）
振动	最多10 g至2000 Hz最大
