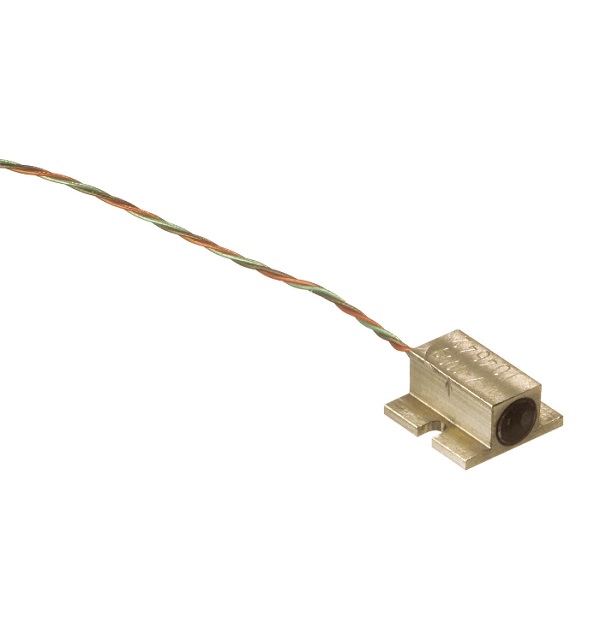

EGAS系列加速度计
模型EGAS是一种微型单轴加速度计，其范围从±5 g到2500g。
EGAS系列加速度计
描述:模型EGAS是一种微型单轴加速度计，其范围从±5 g到2500g。这个坚固的单位重量小于1克(没有引线)，超过量程限制为±10,000克。1/2有源电桥适用于分流校准。EGAS的工作温度范围为-40ºC至120ºC，是汽车、航空航天和交通运输行业测量专业人员的首选设备。它的非线性和±1%的迟滞使EGAS非常适合现场测试和实验室使用。
特点:
•微型设计
•直流响应
•10,000 g超量程止动
•温度范围宽
•尺寸小
•重量< 1克
•静态和动态测量
•频率响应超过3500 Hz
•2%横向灵敏度
•阻尼比0.7
| 参数 | |||||||||||
| 动态 | 笔记 | ||||||||||
| 范围(g) | ±5 | ±10 | 25± | ±50 | ±100 | ±250 | ±500 | ±1000 | ±2500 | ||
| 灵敏度(mV / g) | 20. | 10 | 4 | 2 | 1 | 0.4 | 0.2 | 0．1 | 0.04 | ||
| 频率响应最小值(Hz) | 0 - 80 | 0 - 120 | 0 - 240 | 0 - 350 | 0 - 500 | 0 - 750 | 0 - 1000 | 0 - 1500 | 0 - 2000 | ±1/2dB | |
| 频率响应nom. (Hz) | 0 - 150 | 0 - 200 | 0 - 400 | 0 - 600 | 0 - 900 | 0 - 1300 | 0 - 1750 | 0 - 2500 | 0 - 3500 | ±1/2dB | |
| 固有频率(Hz) | 300 | 400 | 800 | 1200 | 1800 | 2600 | 3500 | 5000 | 7000 | ||
| 非线性(%无线光通信) | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ||
| 横向灵敏度(%) | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | ||
| 阻尼比 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 名义上的 | |
| 冲击极限(g) | 500 | 1000 | 2000 | 5000 | 10000 | 10000 | 10000 | 10000 | 10000 | ||
| 电 | |||||||||||
| 零加速度输出(mV) | ±15 | 微分 | |||||||||
| 激励电压(Vdc) | 15(可从2到15Vdc使用，但较低的激励电压将相应地降低灵敏度) | ||||||||||
| 输入电阻(Ω) | 1300 | 名义上的 | |||||||||
| 输出电阻(Ω) | 1500 | 名义上的 | |||||||||
| 绝缘电阻(MΩ) | ＞100 | @50Vdc | |||||||||
| 地面隔离 | 与安装面隔离 | ||||||||||
| 环境 | |||||||||||
| 热零点偏移 | ±1.0mV / 50℃(±1.0mV / 100°F) | ||||||||||
| 热灵敏度偏移 | ±2.5% / 50℃(±2.5% / 100°f) | ||||||||||
| 工作温度 | -40至120°C(-40至250°F) | ||||||||||
| 温度补偿 | 20至80°C(70至170°F)，联系工厂其他温度补偿选项 | ||||||||||
| 储存温度 | -40至120°C(-40至250°F) | ||||||||||
| 湿度 | 环氧树脂密封 | ||||||||||
| 物理 | |||||||||||
| 案例材料 | 不锈钢 | ||||||||||
| 电缆 | 4x #34 AWG导体聚四氟乙烯绝缘，屏蔽和护套上-FS和-FT选项 | ||||||||||
| 重量 | 1克 | ||||||||||
| 越来越多的 | EGAS- f的螺丝安装，EGAS的粘合剂安装 | ||||||||||
