双通道电容放大器

双通道电容放大器

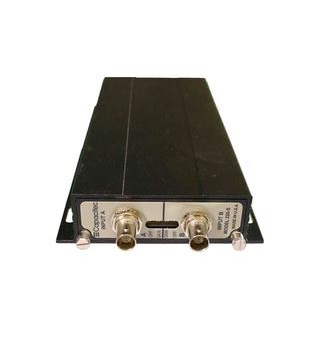

独立机箱中的双通道电子设备

Capacitec现在提供独立的双通道电子放大器包，可选择Capteura^®220系列或520系列双功放卡，装在与单通道相同的小型坚固铝外壳中，外部信封为9.5″X 4.25″X 1.25″(241mm X 108mm X 32mm)。这种配置提供了一个更具成本效益的选择比多槽机架与2个单通道卡。

所有型号都兼容全系列新的和现有的Capacitec位移传感器探头和薄膜棒。每个配置包括一个内置的200-CP振荡器模块和一个外部AC/DC通用电源适配器(105至240 VAC)。该单元也可与具有5-12 VDC电源输入范围的DC/DC转换器。包括12英尺(3.6米)模拟输出电缆和12英尺(3.6米)目标接地电缆。标准的单端模拟输出是0-10VDC，可选0-5VDC， -10VDC -10VDC。差分模拟输出也是标准的要求。

选择新的Capteura^®双通道卡型号取决于客户的首选功能，如输出信号，所需频率和整体精度。现提供的双通道放大器如下所示:

220型双通道放大器卡

的Capteura^®220系列模块化非接触式电容位移仪表套件是4000系列的下一代产品。2012年推出的新款Capteura^®220系列提供了Capacitec最高的稳定性和最低的噪声解决方案，具有ESD保护输入，用于位移测量，与Capacitec的任何非接触式位移、间隙和制动转子磨损传感器一起使用。

放大器卡的选择有:

220系列:双通道电容放大器，线性度为满量程的±1%

220 - sl系列:双通道电容放大器，线性度为满量程±0.2%
220型双通道独立机箱

220个机箱有以下选项:

• 220-S放大器1%线性度
• 220-SL放大器0.2%线性度，200-L LIN模块(插入式)
• 200Hz, 4kHz和12kHz输出频率响应(订购时选择一个)
• BNC(标准)或可选的自定义Microdot (MB)输入连接器
• -DAQ 8通道，14位，48 KSPS，单端数据采集卡

典型的220双通道独立系统示例如下:

220 - sc - 200 hz - bnc enc:双通道放大器，±1%线性度，200 cp振荡器模块，频率响应为200Hz, BNC输入连接器风格，双通道坚固铝外壳，带交流电源适配器

220 - sl - 4 khz - bnc enc:双通道放大器，线性度±0.2%，200 cp振荡器模块，频率响应为4kHz, BNC输入连接器风格，双通道坚固铝外壳，带交流电源适配器

链接到有关200系列
520型双通道独立机箱

2013年推出的新款Capteura^®520系列继续提供Capacitec的超线性，现在额外的超级稳定和最低噪音的位移测量解决方案，与任何Capacitec位移线，制动转子磨损和轴轨道传感器结合使用。520是非常线性的5100系列的下一代替代品，但具有更快的相位响应。

520系列提供±0.05%线性度，易于按钮校准，ESD保护输入，客户可选频率200Hz, 4kHz或16kHz和DAQ单端数据采集卡。
520框的选项有:

• 520-XL放大器0.05%线性度
• 200Hz, 4kHz和16kHz输出频率响应(用户可切换)
• BNC(标准)或可选的自定义Microdot (MB)输入连接器
• -DAQ 8通道，14位，48 KSPS，单端数据采集卡

典型的520双通道独立系统的例子如下所示。

520 xl - 200 hz - bnc enc:双通道放大器，±0.05%线性度，200 cp振荡器模块，频率响应为200Hz, BNC输入连接器风格，双通道坚固铝外壳，带交流电源适配器。

520 - xl - 4 khz - bnc enc:双通道放大器，线性度±0.05%，200 cp振荡器模块，频率响应为4kHz, BNC输入连接器风格，双通道坚固铝外壳，带交流电源适配器

链接到有关520系列
双渠道OEM型号

双通道OEM型号是一个“骨架”双放大器卡，具有2U, 2.2“x 3.9”(2U, 55.5 x 100毫米)的尺寸，没有任何外壳。标准的单端模拟输出是0-10VDC，可选0-5VDC， -10VDC -10VDC。
差分模拟输出也是标准要求。一个0.5米长的配套电源- I/O锁定电缆组件包括在内。

一个典型的220双通道OEM模型的例子是:

220 sc - 200 hz - bnc oem - 5 v:双通道放大器，±1%线性度，200 cp振荡器模块，频率输出为200Hz, OEM配置的BNC输入连接器风格，DC/DC转换器，具有5-12 VDC电源输入范围。

一个典型的520双通道OEM模型的例子是:

520 - xl - 4 khz - bnc oem - 12 v:具有±0.05%线性度的双通道放大器和频率输出为4kHz的200 cp振荡器模块，OEM配置的BNC连接器，具有5-12 VDC电源输入范围的DC/DC转换器。
