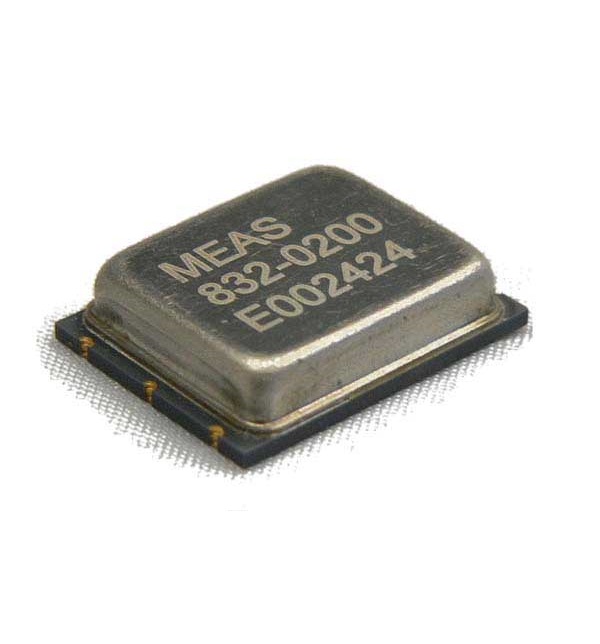

832M1系列加速度计

832M1系列加速度计

描述:832M1型是一种低成本，板装式三轴加速度计。具有稳定的压电陶瓷晶体，加速度计包含全功率和信号调理，最大电流消耗22微安。型号832M1在±25g到±500g范围内可用，并提供超过6kHz的平坦频响。标准型号832提供相同的包络，最大电流消耗较低，为4微安。

特点:

• 低成本三轴压电加速度计
• <22 μ A电流消耗
• ±25g至±500g动态范围
• 全功率和信号调理
• 密封的
• 宽频至>6kHz
• -40°至125°C的工作范围
• 电路板安装

参数
动态的笔记
量程(g):±25±50±100±200±500
灵敏度(mV/g): 50.0 25.0 12.5 6.25 2.5±30%
频率响应(Hz): 2-6000 2-6000 2-6000 2-6000±2dB
固有频率(Hz): >10000 >10000 >10000 >10000 >10000
非线性(%FSO):±2±2±2±2
横向灵敏度(%):<10 <10 <10 <10 <10
冲击极限(g): 5000 5000 5000 5000 5000 5000

电
偏置电压(Vdc): Exc Voltage / 2 Exc Voltage / 2 Exc Voltage / 2 Exc Voltage / 2 Exc Voltage / 2
总供电电流(µA)1: <22 <22 <22 <22 <22
激励电压(Vdc)3: 3.3 ~ 5.5 3.3 ~ 5.5 3.3 ~ 5.5 3.3 ~ 5.5 3.3 ~ 5.5 3.3 ~ 5.5
输出阻抗(Ω): <100 <100 <100 <100 <100
绝缘电阻(MΩ): >100 >100 >100 >100 >100 @100Vdc
宽带噪声(µV): 110 90 50 40 50 2Hz-10kHz
谱噪声(µg/√Hz): 120 160 160 160 600 @ 10Hz
谱噪声(µg/√Hz): 40 40 40 40 40 160 @ 100Hz
谱噪声(µg/√Hz): 20 16 16 16 80 @ 1000Hz
预热时间(msec): 30
屏蔽:100%
接地隔离:与安装表面隔离

环境
温度响应(%):-40°C至125°C -20/ 30
工作温度(°C): -40至125
存储温度(°C): -40至125

物理
传感元件:陶瓷(剪切模式)
外壳材料:陶瓷底座，镍银外壳
重量(克):3.0

在型号832上有4微安的低电流消耗。
2 . 832M1型不允许高温回流焊，建议手工焊接。参见应用说明。
832M1型可以在2.8V励磁下工作，但全量程受到限制。

提供的校准:CS-SENS-0100 NIST可跟踪振幅校准在100Hz
