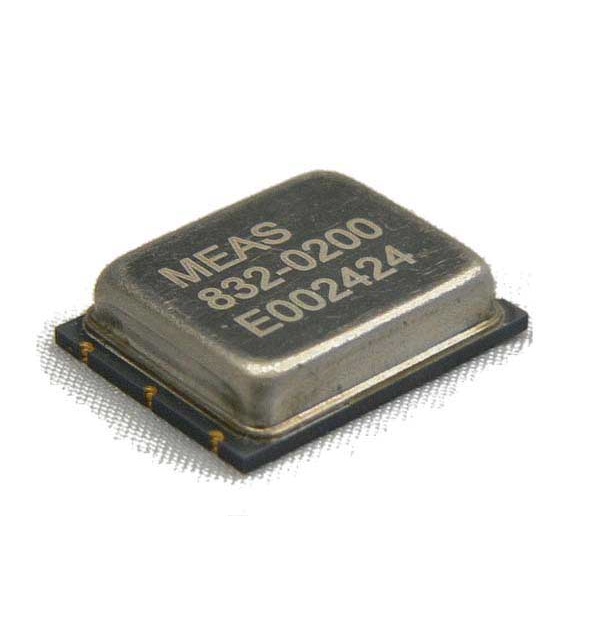

832系列加速度计

832系列加速度计

描述：832型是低成本的，可安装的三轴加速度计。加速度计具有稳定的压电陶瓷晶体，结合了全功率和信号调节，最大电流消耗为4个微型AMP。832型号为±25G至±500G范围，可提供高达2kHz的扁平频率响应。832M1型提供了扩展频率范围为6KHz。

特征：

• 低成本三轴压电加速度计
• <4µA电流消费
• ±25克至±500克动态范围
• 电路板可安装
• 非常紧密的密封
• 全功率和信号条件
• -20°至80°C的操作范围

参数
动态笔记
范围（g）：±25±50±100±200±500
灵敏度（MV/g）：50.0 25.0 12.5 6.25 2.5±30％
频率响应（Hz）1：2-2000 2-2000 2-2000 2-2000 2-2000 2-2000±2DB
固有频率（HZ）：> 10000> 10000> 10000> 10000> 10000
非线性（％FSO）：±2±2±2±2±2±2
横向灵敏度（％）：<10 <10 <10 <10 <10 <10
冲击限制（G）：5000 5000 5000 5000 5000

电气
偏置电压（VDC）：EXC电压 / 2 EXC电压 / 2 EXC电压 / 2 EXC电压 / 2 EXC电压 / 2
总供应电流（µA）：<4 <4 <4 <4 <4
激发电压（VDC）3：3.3至5.5 3.3至5.5 3.3至5.5 3.3至5.5 3.3至5.5
输出阻抗（ω）：<100 <100 <100 <100 <100
绝缘电阻（MΩ）：> 100> 100> 100> 100> 100 @100VDC
宽带噪声（µV）：300 210 160 150 160 2Hz-10kHz
光谱噪声（µg/√Hz）：120 120 120 120 400 @ 10Hz
光谱噪声（µg/√Hz）：80 80 80 80 320 @ 100Hz
光谱噪声（µg/√Hz）：40 40 40 40 160 @ 1000Hz
热身时间（MSEC）：30
屏蔽：100％
地面隔离：从安装表面隔离

环境的
温度响应（％）：-10/ 20从-20°C到80°C
工作温度（°C）：-20至80
储存温度（°C）：-20至80

身体的
传感元素：陶瓷（剪切模式）
案例材料：陶瓷基础，镍银盖
重量（克）：3.6

1A型号的频率响应2-6000Hz可在型号832M1上获得
2 832型不应在高温下焊接，建议使用手动焊接。请参阅申请注。
3型号832可以用2.8V激发进行操作，但全尺度范围将受到限制。

提供的校准：CS-SENS-0100 NIST可追溯振幅校准在100Hz时
