805系列加速度计

805系列加速度计

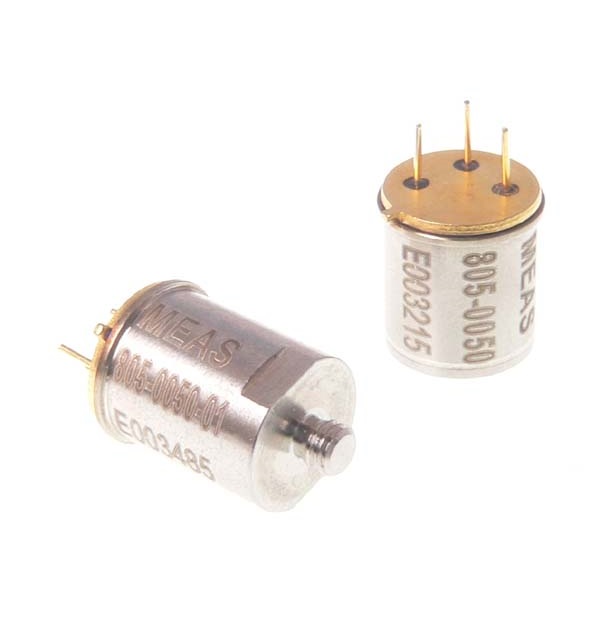

描述：805型是在3针TO-5标头上构建的微型粘合剂IEPE加速度计。它有±50G和±500G动态范围可用，对15kHz提供了平坦的频率响应。加速度计具有TO-5标头配置中的密封结构。805型融合了一个稳定的压电陶瓷晶体和一个集成电荷转换器放大器，适用于适用于许多嵌入式OEM应用的100％屏蔽外壳。万博网页手机版加速度计提供两种配置；一种用于粘合剂安装，一个用于螺柱安装。

特征：

• TO-5系列加速度计
• 低成本的嵌入式应用万博网页手机版
• 2线IEPE接口
• 宽带宽至15kHz
• ±50G至±500G动态范围
• 非常紧密的密封
• -54°至100°C的操作范围

参数
动态笔记
范围（g）：±50±500
灵敏度（MV/G）：100 10±10％
频率响应（Hz）：1-8000 1-8000±1DB
频率响应（Hz）：0.4-10000 0.4-12000±3DB
固有频率（HZ）：34000 34000
非线性（％FSO）：±1±1
横向灵敏度（％）：5 5
冲击限制（G）：5000 5000

电气
合规电压（VDC）：18至30 18至30
激发电流（MA）：2至10 2至10
偏置电压（VDC）：8至12 8至12室温
偏置电压（VDC）：6至13 6至13 -54至100°C
输出阻抗（ω）：<100 <100
残余噪声（G RMS）：0.0003 0.0009宽带1Hz至10kHz
接地：箱子接地到安装表面

环境的
温度响应（％）：±10±10
工作温度（°C）：-54至100
储存温度（°C）：-54至125

身体的
传感元素：压电陶瓷
案例材料：不锈钢
重量（克）：5.0
安装：粘合剂或电路板（-01选项的M3螺柱安装）

提供的校准：CS-SENS-0100 NIST可追溯振幅校准在100Hz时

接线颜色代码：请参阅示意图
