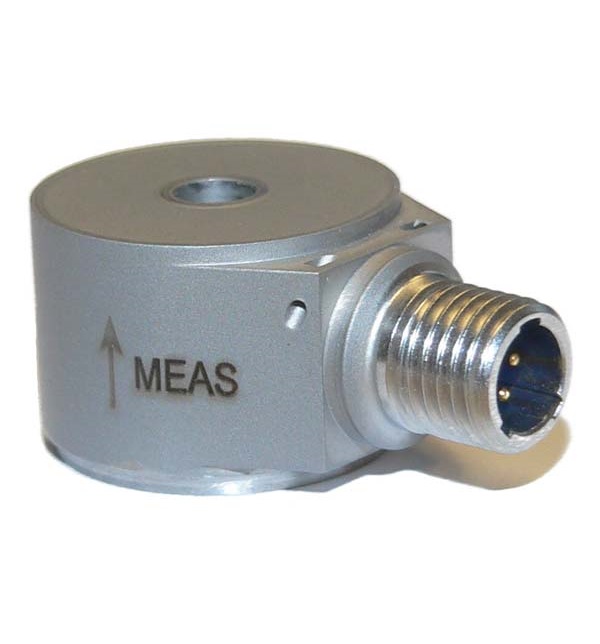

7204A系列加速度计
7204A模型是带有内部屏蔽的情况下隔离的高温IEPE加速度计。
7204A系列加速度计
描述：7204A模型是带有内部屏蔽的情况下隔离的高温IEPE加速度计。加速度计具有平坦的带宽，高于15kHz，谐振频率大于40kHz。7204A型号为±10至±500G范围，其工作温度范围高达130°C。该装置是密封的，并通过孔安装安装为标准安装螺钉提供流行。一个三针积分连接器作为电气接口。
特征：
•内部屏蔽IEPE加速度计
•130°C温度性能
•43kHz共振频率
•通过孔安装加速度计
• 非常紧密的密封
•范围：±10g至±500g
•宽带宽最高15kHz
•稳定的温度响应
•环形剪切模式晶体
| 参数 | ||||
| 动态的 | 笔记 | |||
| 范围（g） | ±10 | ±50 | ±500 | |
| 灵敏度（MV/G） | 500 | 100 | 10 | |
| 频率响应（Hz） | 1-4000 | 1-5000 | 1-10000 | ±5％ |
| 频率响应（Hz） | 0.6-8000 | 0.6-10000 | 0.6-20000 | ±1dB2 |
| 固有频率（HZ） | 25000 | 33000 | 44000 | |
| 非线性（％FSO） | ±1 | ±1 | ±1 | |
| 横向灵敏度（％） | <5 | <5 | <5 | |
| 冲击极限（g） | 5000 | 5000 | 5000 | |
| 电气 | ||||
| 合规电压（VDC） | 18至30 | 18至30 | 18至30 | |
| 激发电流（MA） | 2至20 | 2至20 | 2至20 | |
| 偏置电压（VDC） | 8至12 | 8至12 | 8至12 | 室内温度 |
| 偏置电压（VDC） | 6至13 | 6至13 | 6至13 | -55至130°C |
| 输出阻抗（ω） | <100 | <100 | <100 | |
| 全尺度输出电压（V） | ±5 | ±5 | ±5 | |
| 残余噪声（g rms） | 0.0003 | 0.0001 | 0.00025 | |
| 放电时间常数（SEC） | 0.8至1.2 | |||
| 热身时间（SEC） | 2 | |||
| 案例接地 | 案例隔离，内部屏蔽 | |||
| 环境的 | ||||
| 温度响应（％） | 请参阅典型的温度响应曲线 | |||
| 工作温度（°C） | -55至130 | 请参阅注1 | ||
| 储存温度（°C） | -55至130 | 请参阅注1 | ||
| 湿度 | 非常紧密的密封 | |||
| 身体的 | ||||
| 感应元素 | 陶瓷（剪切模式） | |||
| 案例材料 | 不锈钢 | |||
| 电连接器 | 3针插座 | |||
| 重量（克） | 23 | |||
| 安装 | 通过孔（＃8或M4帽螺钉） | |||
| 安装扭矩 | 20 lb-in（2.3 n-m） | |||
1联系工厂以获取150°C的温度选择。
