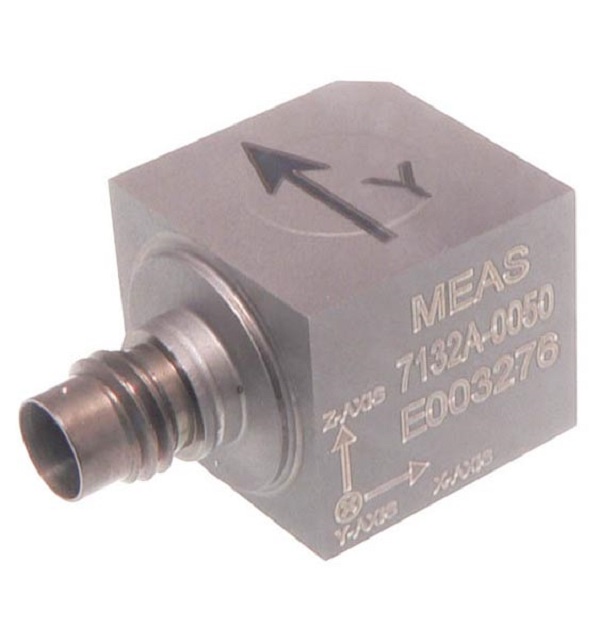

7132a系列加速度计
7132a模型是一种微型三轴IEPE加速度计，可提供±10G至±2000g动态范围。
7132a系列加速度计
描述：7132a模型是一种微型三轴IEPE加速度计，可提供±10G至±2000g动态范围。加速度计具有密封的密封钛构造，其4针微型技术连接器接口。7132A模型在环形剪切模式下融合了稳定的压电 - 陶瓷晶体，该晶体可提供至> 12kHz的平坦频率响应。7132b型号具有相同的性能，并具有积分电缆选项。
特征：
- 三轴IEPE加速度计
- 微型立方体
- ±10g至±2000g动态范围
- 宽带宽至12kHz
- 密封，钛
- 4针微型技术连接器接口
- -55°至125°C的工作范围（150°C选项）
- 环形剪切模式晶体
| 参数 | |||||||
| 动态的 | 笔记 | ||||||
| 范围（g） | ±10 | ±50 | ±100 | ±500 | ±2000 | ||
| 灵敏度（MV/G） | 500 | 100 | 50 | 10 | 2.5 | ±10％ | |
| 频率响应（Hz） | 2-6000 | 1-7000 | 1-7000 | 1-8000 | 1-10000 | ±10％ | |
| 频率响应（Hz） | 1.5-8000 | 0.4-9000 | 0.4-9000 | 0.4-10000 | 0.4-12000 | ±2DB | |
| 固有频率（HZ） | 37000 | 37000 | 37000 | 37000 | 42000 | ||
| 非线性（％FSO） | ±1 | ±1 | ±1 | ±1 | ±1 | ||
| 横向灵敏度（％） | <5 | <5 | <5 | <5 | <5 | ||
| 冲击极限（g） | 5000 | 5000 | 5000 | 5000 | 5000 | ||
| 残余噪声（g rms） | 0.0003 | 0.0005 | 0.0006 | 0.001 | 0.0025 | 宽带1Hz至10kHz | |
| 电气 | |||||||
| 合规电压（VDC） | 18至30 | ||||||
| 激发电流（MA） | 2至10 | ||||||
| 偏置电压（VDC） | 8至12 | 室内温度 | |||||
| 偏置电压（VDC） | 6至13 | -55至125°C | |||||
| 输出阻抗（ω） | <100 | ||||||
| 全尺度输出电压（V） | ±5 | ||||||
| 放电时间常数（SEC） | 0.8至1.2 | ||||||
| 地面隔离 | 案件扎根 | ||||||
| 环境的 | |||||||
| 温度响应（％） | 请参阅典型的温度响应曲线 | ||||||
| 工作温度（°C） | -55至125 | ||||||
| 储存温度（°C） | -55至125 | ||||||
| 湿度 | 密封，IP67 | ||||||
| 身体的 | |||||||
| 感应元素 | 陶瓷（剪切模式） | ||||||
| 案例材料 | 钛 | ||||||
| 电连接器 | 7132a;4针插座 | ||||||
| 7132b;4x＃28 AWG导体，编织盾牌，TPE夹克 | |||||||
| 重量 | 15克（50G-2000G范围），20克（10G范围） | ||||||
| 安装 | 粘合剂（螺柱安装选项） | ||||||
