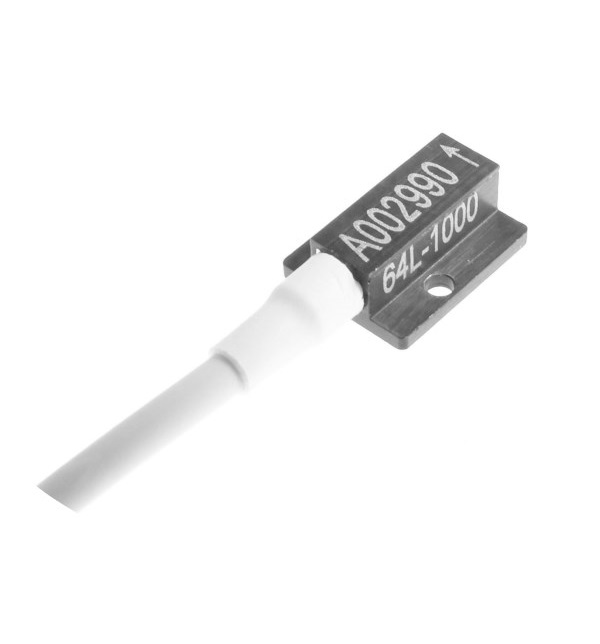

64L系列加速度计

64L系列加速度计

描述:Measurement Specialties是全球领先的加速度计和振动传感专业技术提供商。我们为关键应用提供封装的即插即用加速度计。万博网页手机版64L型加速度计基于先进的压阻MEMS传感元件，提供卓越的动态范围和稳定性。该装置具有全桥输出配置，温度范围从0到50ºc。少量的内部气体阻尼提供了出色的冲击生存能力和平坦的振幅/相位响应，最高可达7kHz。型号64L符合SAE J211标准拟人虚拟仪器。

特点:

•2-10 Vdc激励

•高冲击电缆

•<±25 mV零偏置

•符合SAE J211标准

•1%的横向灵敏度

参数
动态								笔记
范围(g)		±50	±100	±200	±500	±2000	±6000
灵敏度(mV / g)1		2	0.9	0.8	0.4	0.15	0．10
频率响应(Hz)		0 - 400	0 - 500	0 - 500	0 - 600	0 - 2000	0 - 2000	±2%
		0 - 1000	0 - 1200	0 - 1200	0 - 1400	0 - 3500	0 - 3500	±½dB
		0 - 1400	0 - 1500	0 - 1500	0 - 2000	0 - 4500	0 - 4500	±1 db
谐振频率(Hz)		4000	6000	8000	15000	26000	26000
阻尼比		0．5	0．5	0．5	0.3	0.05	0.05	典型的
冲击极限(g)		10000	10000	10000	10000	10000	10000
非线性(读数百分比)		±1	±1	±1	±1	±1	±1
横向灵敏度(%)		＜3	＜3	＜3	＜3	＜3	＜3	< 1%的选择
电
零加速度输出(mV)		<±25						<±10 mv的选择
激发(Vdc)		2至10人
输入电阻(Ω)		2400 - 6000
输出电阻(Ω)		2400 - 6000
绝缘电阻(MΩ)		> 100						@100Vdc
剩余噪声(µV RMS)		< 10
地面隔离		与安装表面隔离
环境
热零位移(%FSO/°C)		±0.04						从0到50°C
热灵敏度位移(%/°C)		±0.1						从0到50°C
工作温度(℃)		-40 ~ 121
存储温度(℃)		-40 ~ 121
湿度		环氧树脂密封，IP61
物理
箱盖材料		阳极电镀铝
电缆(30英尺整体式电缆)		4x #32 AWG导体PFA绝缘，编织屏蔽，TPE护套
重量(克)		1．0						不包括电缆
越来越多的		2x #0-80 x 3/16“内六角螺钉						扭矩3lb -in
1输出与激励电压成正比
