5000系列模块化非接触电容式位移

5000系列模块化非接触电容式位移

数字5000系列模块化非接触电容式位移仪器套件是4000系列的下一代。它们于2005年推出，提供最先进的电子设备，为用户带来显著的增值，例如:
•车载数字线性化(线性到满量程的±0.1%)
•按钮校准-没有电位器
•开关可选滤波器响应:3.1kHz, 5.7kHz, 8.1kHz，和可选11.2 khz，到/-3dB
•变频励磁开关
•提高了高温和长电缆长度探头的性能和稳定性

2U欧洲模块化板具有小型便携包装以及高(但轻)密度应用的吸引力。万博网页手机版当与Capacitec®非接触位移探头耦合时，它们产生与探头和接地平面之间的间隙间距成正比的线性输出电压。该系统被设计成在环境温度的变化下具有良好的增益和零位移稳定性，能够稳定可靠地运行。稳定性是实现了一个数字派生正弦波振荡器，有一个晶体时钟作为频率参考。

多通道电容放大系统可根据您的具体需求配置，有以下几种选择:

Capacitec 5000电容系列货架:

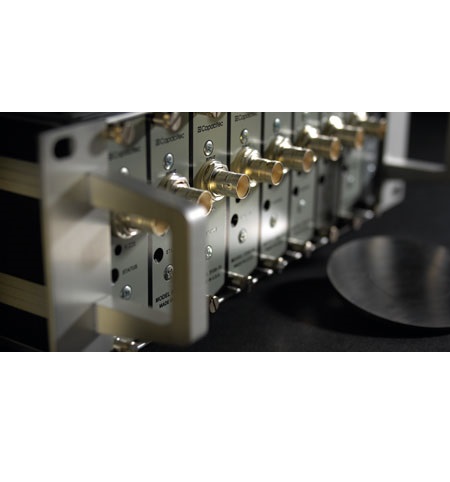

4004:4通道机架(前视图)约5英寸宽，5个实际插槽，容纳4个电容放大器卡与个人0-10VDC模拟输出和时钟驱动卡在最后插槽。机架的后面板拥有一个BNC母连接器，用于每个主要模拟输出加上一个24针模拟输出连接器，用于计算机或数据采集接口和选项卡的三个输入/输出。

内部交流电源可标为-P100、-P115、-P220或-P240 (AC)。±15VDC/350mA电源，提供3个额外的5VDC，信号带- 5VDC后缀选项到交流机架也是一种选择。可选的DC/DC电源可根据要求提供。

4008:8通道机架(前视图)约9英寸宽，有9个实际插槽，可容纳8个电容放大器卡，具有与4004相同的标准功能。电源选项也一样，除了±15VDC电源提供500mA。

电容5100系列信号调理电容放大器:

5100 - xl:单通道电容放大器卡，2U高，一英寸宽的机架式前面板，带板载数字线性化(线性*至满量程的±0.1%)，0.01%的重复性。5100前面板有一个按钮校准和内部开关可选滤波器加上单极或双极电压输出。

5100 - b:安装1英寸宽的防护空白面板，以覆盖空槽位。

基于150型传感器的系统配置，0.1″(2.5mm)范围，20英尺(7米)电缆的线性和重复性

电容5100系列时钟驱动和显示卡:

5100 - c:一个单独的时钟驱动卡需要驱动一个或多个放大器卡在4000系列机架。它位于最后的机架槽，这是0.75 "宽。该单元提供了一个x3幅值驱动可调内部开关，用于提供15kHz标准激励信号，用于匹配所需的校准灵敏度到特定的模型位移探头。

4100立方厘米- 4.5 - led时钟/计:该时钟卡包括一个4.5位数的LED仪表面板，包括一个时钟卡和多通道选择开关，并使用2个机架插槽和1个时钟插槽。仪表通常读取百分数满刻度(即100.00)或可选读取直流电压(即10.000)。
