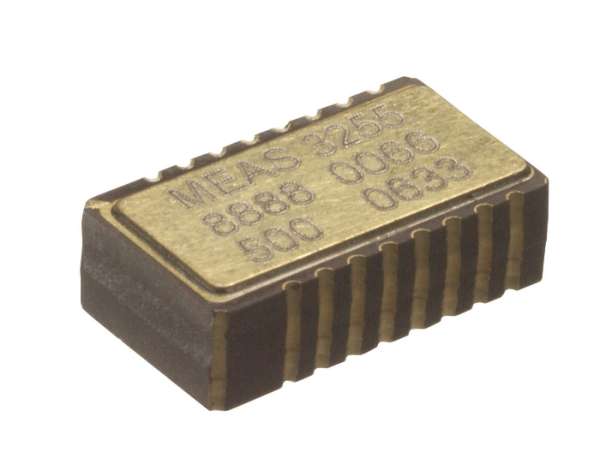

3255A系列加速度计

描述：3255A模型是信号板可安装的MEMS加速度计，可提供±25G至±500G范围。包装可以安装在两个方向之一中，从而使测量轴平行或垂直于安装表面，而无需使用昂贵的括号。加速度计结合了从-40°C到100°C的积分温度补偿，并提供从DC到1500Hz的扁平频率响应。

特征：

• PC板可安装的加速度计
• 放大输出
• ±25克至±500克动态范围
• 温度补偿
• 非常紧密的密封
• -40°至100°C的操作范围
• 5VDC激发
• 直流响应，气体阻尼

参数

动态笔记
范围（g）：±25±50±100±100±250±500
灵敏度（MV/g）：±10％80.0 40.0 20.0 8.0 4.0 @5vdc兴奋1

频率响应（Hz）：0-800 0-1000 0-1200 0-1500 0-1500±5％
固有频率（HZ）：4000 4000 6000 8000 10000
非线性（％FSO）：±0.5±0.5±0.5±0.5±0.5±0.5
横向灵敏度（％）：<3 <3 <3 <3 <3 <1典型
阻尼比：0.7 0.7 0.7 0.6 0.5典型
冲击限制（G）：5000 5000 5000 5000 5000

电气
零加速度输出（V）：2.5±0.10 2.5±0.10 2.5±0.10 2.5±0.10 2.5±0.10单端
激发电压（VDC）1：2.7至5.5 2.7至5.5 2.7至5.5 2.7至5.5至5.5 2.7至5.5
激发电流（MA）：<5 <5 <5 <5 <5
偏置电压（VDC）：2.5 2.5 2.5 2.5 2.5
全尺度输出电压（VDC）：±2.0±2.0±2.0±2.0±2.0±2.0
输出阻抗（ω）：<100 <100 <100 <100 <100
绝缘电阻（MΩ）：> 100> 100> 100> 100> 100 @100VDC
残余噪声（µV RMS）：800 400 400 400 400 PASSBAND
地面隔离：从安装表面隔离

环境的
热零移（％FSO/°C）：±0.018±0.018±0.018±0.018±0.018
热灵敏度偏移（％/°C）：±0.021±0.021±0.021±0.021±0.021
工作温度（°C）：-54至121
补偿温度（°C）：-20至85
储存温度（°C）：-54至121

身体的
案例材料：陶瓷
重量（克）：1.5
安装：焊料

1点是带有激发电压的比例计量值。
2在传感器应用中，未电气连接未指定的垫子。除了垫子5可以与PAD 4绑在一起，而不会影响性能。
3个最大评级而没有损坏：
- 激发电压：5.5VDC
- ESD保护：4KV
- 焊回温度：260°C（10秒）
4个蛋白下填充建议用于高G应用。万博网页手机版

提供的校准：CS-SENS-0100 NIST可追溯振幅校准在100Hz时
