3028系列加速度计

3028系列加速度计

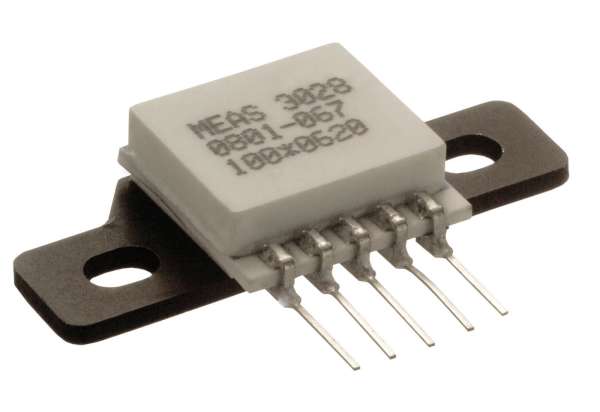

描述：3028型是一种包装在带有金属支架的陶瓷基板上的压电硅加速度计，可用于将传感器螺栓固定到安装位置。加速度计由微型加工的硅质量组成，该硅质量由硅框架的多个光束悬挂。位于梁中的压电器会随着悬浮质量的运动改变梁中的应变而改变其电阻。添加了设备顶部和底部的硅盖，以提供过度距离的停靠站。这种设计提供了非常低的剖面，高电阻性，耐用性和内置阻尼，并在宽的可用带宽上进行。有关具有粘合剂安装设计的加速度计，请参见Model3022。请参阅型号3052和3058，以获取具有积分温度补偿的加速度计。

特征：
•压电性mems
•直流响应•毫伏输出
• 低成本
•螺栓安装
•±0.5％非线性（典型）
•直流响应
•气体阻尼
•内置的超距离停止
• 低电量

参数
动态笔记
范围（g）：±2±5±10±10±20±50±100±200
灵敏度（MV/g）：1 8.0-20.0 6.0-15.0 3.0-6.0 1.5-3.0 0.6-1.5 0.3-0.6 0.15-0.3 @5vdc
激发频率响应（Hz）：0-150 0-250 0-400 0-600 0-1000 0-1500 0-2000±5％
固有频率（HZ）：700 800 1000 1500 4000 6000 8000
非线性（％FSO）：±0.5±0.5±0.5±0.5±0.5±0.5±0.5±0.5±0.5
横向灵敏度（％）：3 3 3 3 3 3 3 3
阻尼比：0.7 0.7 0.7 0.7 0.7 0.7 0.6
冲击极限（G）：5000 5000 5000 5000 5000 5000 5000

电气
零加速度输出（MV）：±25±25±25±25±25±25±25±25
差分激发电压（VDC）：2至10 2至10 2至10 2至10 2至10 2至10 2至10 2至10
输入电阻（ω）：2500- 6500 2500- 6500-6500- 6500-6500-6500 2500-6500-6500-6500-6500 2500-6500-6500
输出电阻（ω）：2500- 6500 2500- 6500-6500- 6500 2500- 6500-6500-6500-6500-6500-6500 2500-6500-6500
绝缘电阻（MΩ）：> 100> 100> 100> 100> 100> 100> 100> 100 @50VDC
残余噪声（µV RMS）：10 10 10 10 10 10 10最大
地面隔离：从安装表面隔离

环境的
热零移（％FSO/°C）：-0.09 -0.09 -0.09 -0.09 -0.09 -0.09 -0.09 -0.09 -0.09
典型的热灵敏度转移（％/°C）：-0.15 -0.15 -0.15 -0.15 -0.15 -0.15 -0.15 -0.15
典型的工作温度（°C）：-40至+125
补偿温度（°C）：未补偿请参见注2
储存温度（°C）：-40至+125

身体的
案例材料：铝法兰，陶瓷
盖子重量（克）：4.5
安装：2x＃4-40安装螺钉
安装扭矩：6 lb-in（0.7 n-m）

1输出与激发电压比率
2订单型号3028-XXX-10256，用于校准证书中包含的温度补偿电阻值。
