3022系列加速度计

3022系列加速度计

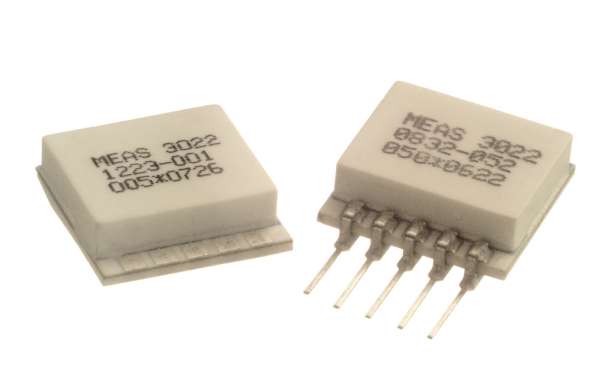

描述：3022型是包装在带有密封陶瓷盖的陶瓷基板中的压电硅加速度计。该陶瓷为客户应用特定粘合剂提供了出色的粘结表面。加速度计由微型加工的硅质量组成，该硅质量由硅框架的多个光束悬挂。位于梁中的压电器会随着悬浮质量的运动改变梁中的应变而改变其电阻。添加了设备顶部和底部的硅盖，以提供超级停止。这种设计提供了非常低的剖面，高电阻性，耐用性和内置阻尼，并在宽的可用带宽上进行。有关具有固定支架的加速度计，该加速度计旨在将传感器固定到安装位置，请参见型号3028。请参阅型号3052和3058，以获取具有整体温度补偿的加速度计。

特征：
•压电性mems
•PC板可安装的加速度计
•毫伏输出
• 低成本
•专为PCB或粘合剂安装而设计
•±0.5％非线性（典型）
•直流响应
•气体阻尼
•内置的超距离停止
• 低电量

参数
动态的

范围（g）±2±5±10±20±20±50±100±200
灵敏度（MV/g）1
8.0-20.0 6.0-15.0 3.0-6.0 1.5-3.0 0.6-1.5 0.3-0.6 0.15-0.3 @5VDC激发
频率响应（Hz）0-150 0-250 0-400 0-600 0-1000 0-1500 0-2000±5％
固有频率（HZ）700 800 1000 1500 4000 6000 8000
非线性（％FSO）±0.5±0.5±0.5±0.5±0.5±0.5±0.5±0.5±0.5
横向灵敏度（％）3 3 3 3 3 3 3 3
阻尼比0.7 0.7 0.7 0.7 0.7 0.7 0.6
冲击极限（G）5000 5000 5000 5000 5000 5000 5000 5000

电气
零加速输出（MV）：±25±25±25±25±25±25±25±25±25差速器
激发电压（VDC）：2至10 2至10 2至10 2至10 2至10 2至10 2至10 2至10
输入电阻（ω）：2500- 6500 2500- 6500-6500- 6500-6500-6500 2500-6500-6500-6500-6500 2500-6500-6500

输出电阻（ω）：2500- 6500 2500- 6500-6500- 6500 2500- 6500-6500-6500-6500-6500-6500 2500-6500-6500

绝缘电阻（MΩ）：> 100> 100> 100> 100> 100> 100> 100> 100 @50VDC
残余噪声（µV RMS）：10 10 10 10 10 10 10最大
地面隔离：从安装表面隔离

环境的
Thermal Zero Shift (%FSO/°C): -0.09 -0.09 -0.09 -0.09 -0.09 -0.09 -0.09 Typical Thermal Sensitivity Shift (%/°C): -0.15 -0.15 -0.15 -0.15 -0.15 -0.15 -0.15典型的工作温度（°C）：-40至+125
补偿温度（°C）：未补偿请参见注2
储存温度（°C）：-40至+125

身体的
案例材料：陶瓷
重量（克）：3.1
安装：粘合剂或焊料

1输出与激发电压比率
2订单型号3022-XXX-10254用于校准证书中的温度补偿电阻值
