引入新的Riftek内径测量系统RF096。激光测量系统是一台“非接触”扫描机，旨在测量车轮中心孔的内表面几何测量。激光机用作合金轮生产线上的质量控制工具。
测量
- 内径
- 表面轮廓
- 圆度
该设备可以适用于任何类似的孔（孔）测量和控制任务。
特征
- 系统参数包括：
| 范围 | 价值 |
| 测得的直径范围，mm | 50…70 |
| ID测量精度，MM | ±5 |
| 测量深度，mm | ≤200 |
笔记：可以更改系统参数的特定任务。
- 带有两个激光传感器的头（我们将所有范围分为两个子范围以获得所需的准确性）
- 在每个测量周期之前自动重新校准
- 演示软件和免费SDK
手术

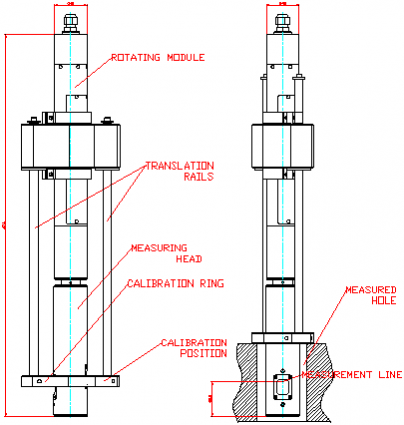

激光系统通过使用激光三角测量传感器扫描对象的表面来运行。测量量规包含一个测量头内的两个激光传感器。测量头安装在旋转模块上。将校准环放置在系统上，以便沿着测量头进行线性翻译。这样，系统可以准确地测量整个测量范围。
在初始状态下，校准环位于激光传感器测量线的级别。半导体激光器从传感器的辐射聚焦在环表面上。表面反射的辐射是通过传感器的输入镜头收集的。
测量头旋转，激光传感器扫描环的内表面。系统将表面的极性坐标（从传感器测量的旋转轴和相应的旋转角度）传输到PC，以计算系统校准所需的几何参数。
对于边缘中心直径测量，将头部插入给定深度的孔中。同时，通过轮辋外表面从测量线中除去校准环。旋转测量头，PC接收内表面坐标以进行ID计算。
订购信息
车轮中心孔内径的订单信息内径测量系统
RF096-DMIN/DMAX-L-CLB
| 象征 | 描述 |
| Dmin | 最小测量直径，mm |
| dmax | 最大测量直径，mm |
| l | 测量深度，mm |
| Clb | 自动校准选项 |
例子：RF096-50/70-200-CLB - 孔内径测量系统RF096，测量范围 - 50…70 mm，测量深度 - 200毫米，自动启动选项。
