模型i600 / i601

模型i600 / i601

• 这个A/D模块提供16se/8di电压输入通道(Ch#1…#16)⁴⁰，每个都是独立的软件可编程的Windows软件，支持直接连接到许多常见的传感器类型
• 每个通道上的电压输入范围独立软件可编程为:±20mV、±40mV、±80mV、±150mV、±300mV、±600mV、±1.2V、±2.5V、±5V、±10V
• 包括一个交配Hd44母连接器和盖．或者，也可以将i600/i601连接到以下可选的接线盒上:i510，i511，i512．如果使用热电偶，则需要i510接线盒，因为它具有内部冷结补偿。
• i600和i601是独立的USB数据采集系统。无需额外安装外部电源等部件。包括在盒子里:i60x硬件设备，USB电缆，光盘上的软件，配套的Hd44母连接器和Hd44外壳。详细信息请参见《i60x安装指南》．
• 数字化的最大采样速率为160K采样/秒(1通道)，12Ks/秒/ch(2通道)，6Ks/秒/ch(4通道)，3Ks/秒/ch(8通道)。详情请参见电压精度．
• 每个通道提供以下软件可编程参数:A/D信号平均每点(0…100mSec)^3.，采样率(每秒钟每频道采样数)¹⁷，数字IIR滤波器(低通，高通，带通或带阻)⁵⁵，电压测量范围(±20mV…±10V)¹、传感器类型¹³，以及单端或差动布线
• 传感器提供激励电源(3.3V±0.2V， <80mA，每个传感器最大28mA)^30.，连同其他终端用户功率电压。这3.3V，这是参考的instruNet地，自动读回时，计算传感器值的A/D。
• 4mA接收器/源数字I/O端口由4个独立的ttl兼容线(Ch#25…#28)组成，每个线都可以配置为:输入或输出位⁴⁵．当配置为输入时，通道可用于检测数字高(2至5.5伏)或数字低(0V至0.8伏)。当配置为输出时，通道可以设置为高电平(例如>2V)或低电平(例如<0.8V)。这些I/O引脚具有短路保护，可抵御高达6.0V和-6.0V的高电压。

i600 / i601特性

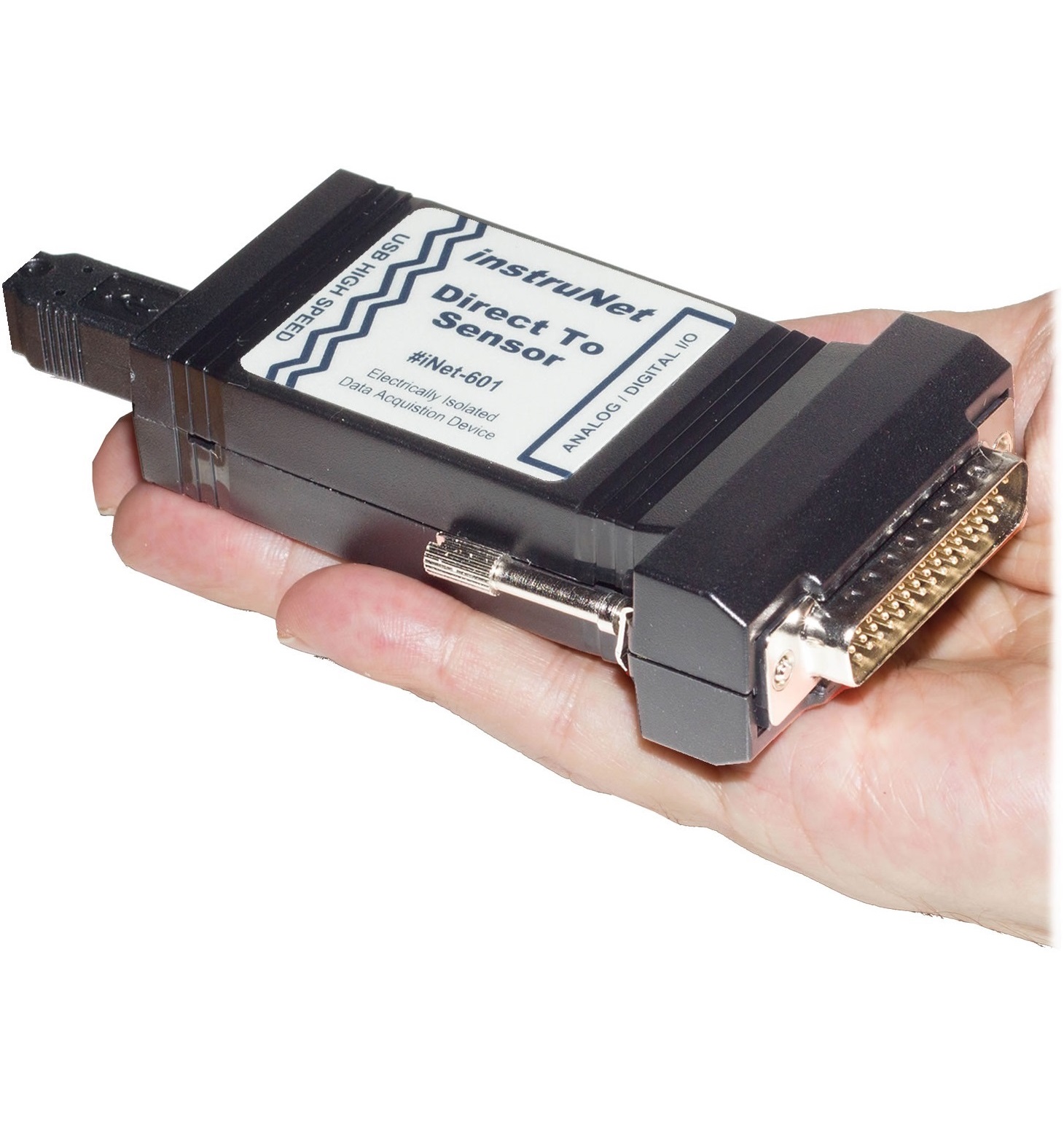

• i600/i601 USB数据采集设备连接窗户计算机通过模拟输入、数字输入和数字输出对传感器和控制。
• i601产品提供±36V的电源隔离;而成本较低的i600则连接I/O信号地与计算机地。i60x从USB总线接收电源。
• 16se/8di电压输入通道极准确的
  24位A/D转换器²⁹
• 4x数字I/O (4mA接收器/源，0至3.3V)
• 直接连接到传感器:电压，热电偶，热敏电阻，RTD，负载细胞^30.，应变计^30.，电位计，当前的，电阻
