模型i312电源和电源适配器电缆

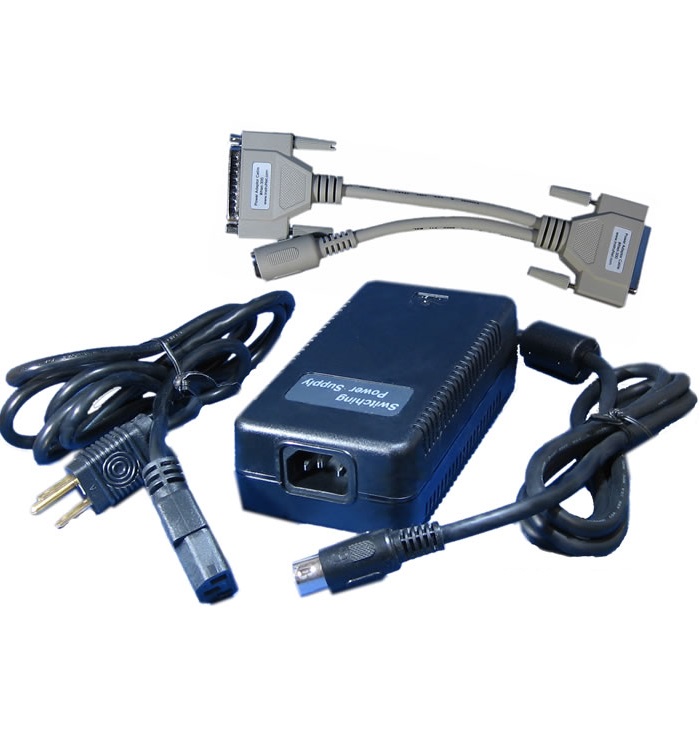

模型i312电源提供了-12和12伏稳压直流电源5针喧嚣41524 Connnector。细节展示i312通常用于一个instruNet系统,点击在这里。下面表中指出,i312可与美国(# inet - 312.8)或欧洲(# inet - 312.8欧盟电源插头。右边的照片显示了一个美国插头。

部分# 描述
# inet - 312.8 电源110/220VAC 5 v / 3.5 a, 12 v / 1.5 a, -12 v / 0.8 a,美国Nema插头。包含一个i300电源适配器电缆,电缆instruNet网络。
# inet - 312.8欧盟 inet - 312.8上面描述的一样,然而2贯穿欧洲人中东欧7/7插头。有关这个塞子,点击在这里。

i312电源规格

  • 输入电压是100伏和240伏之间,≤1安培。
  • 下面列出了直流调节输出电压。i312产品标签上显示更高的最大电流,但防止i312供应相当热,我们推荐使用下面的最大电流。
    • 5.0±0.25伏在≤3.5安培
    • 12.0±0.5伏在≤1.5安培
    • -12.0±0.5伏在≤0.8安培
  • 输出纹波和噪声峰间值< 1.0%的直流电压
    (例如< 50 mvpp 5伏直流电输出)。
  • 模型# inet - 312.8提供了一个美国Nema插头和模型# inet - 312.8欧盟提供了一个欧洲中东欧7/7插头;如前所述在上面的表中。
  • 的描述5针喧嚣41524年connnector输出插脚,点击在这里。
  • 过电压和过电流保护。
  • 开关电源建设典型的功率效率为75%。
  • UL(美国)、FCC B类(美国)、cUL(加拿大)、德国莱茵(德国)、马克(德国),CB(欧洲)、CE(欧洲)、CCC(中国)和RoHS(材料)评价;如在这里。这个项目被称为inet - 312数量和型号SPU45E一部分。合规报告的一个副本,点击在这里。
  • 在环境温度在0°- 70°C之间。
  • 一个i300电源适配器电缆包含在每个i312.8包。

兼容性
i312.8电源和i300电源适配器电缆兼容:

i300权力Adapator电缆

一个i300电源适配器电缆包含免费的i312供电方案,用于电缆下游instruNet设备。i240 USB控制器需要一个i300≥4版(≥2010,制造标签在有线电视显示“# inet - 300 v4”)因为≥v4包含一个额外的电路提供i240 5 v电源。更多细节,请参阅:

典型的i312.8系统
如下图所示是一个典型的系统使用i312.8电源和i300电源适配器电缆。在这个例子中,i300电缆连接一个i2x0控制器和i312.8电源i410接口卡。i410卡坐在i400卡笼以及一个i430 A / D卡。更多i312应用程序,点击万博网页手机版在这里。
