805M1系列加速度计

805M1系列加速度计

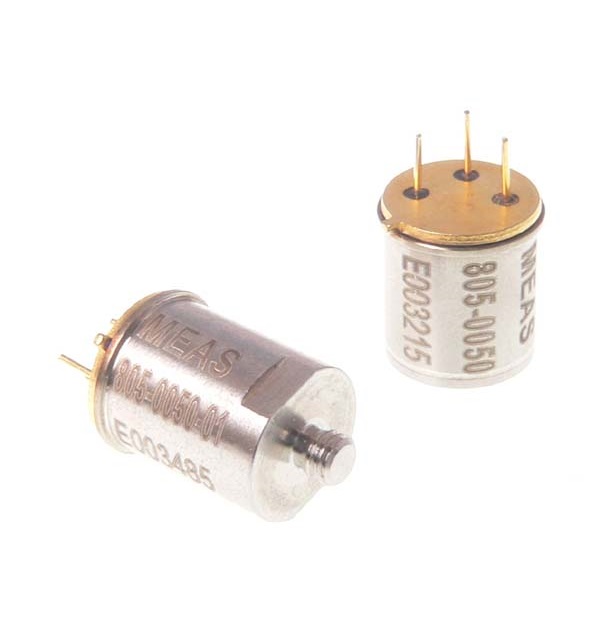

描述：805m1型是一个微型粘合剂安装电压输出加速度计，该加速度计构建在3针TO-5标头上。它提供±20G和±200G动态范围，并对12kHz提供平坦的频率响应。加速度计具有TO-5标头配置中的密封结构。805m1型融合了一个稳定的压电陶瓷晶体，具有低功率电子设备，适用于适用于许多嵌入式OEM应用的100％屏蔽外壳。万博网页手机版加速度计提供两种配置；一种用于粘合剂安装，一个用于螺柱安装。

特征：

• TO-5系列加速度计
• 低成本的嵌入式应用万博网页手机版
• 3线电压输出
• 宽带宽至12kHz
• ±20克至±200G动态范围
• 非常紧密的密封
• -54°至100°C的操作范围
• 3.0-5.5激发电压

参数

动态笔记
范围（g）：±20±200
灵敏度（MV/G）：100 10±10％
频率响应（Hz）：1-8000 1-8000±1DB
频率响应（Hz）：0.4-10000 0.4-12000±3DB
固有频率（HZ）：34000 34000
非线性（％FSO）：±1±1
横向灵敏度（％）：5 5
冲击限制（G）：5000 5000

电气
偏置电压（VDC）：EXC电压 / 2 EXC电压 / 2
总供应电流（MA）：<0.10 <0.10
激发电压（VDC）：1 3.0至5.5 3.0至5.5
输出阻抗（ω）：<100 <100
绝缘电阻（MΩ）：> 100> 100 @50VDC
残余噪声（G RMS）：0.001 0.003宽带1Hz至10kHz
接地：箱子接地到安装表面

环境的
温度响应（％）：±10±10
工作温度（°C）：-54至100
储存温度（°C）：-54至125

身体的
传感元素：压电陶瓷
案例材料：不锈钢
重量（克）：5.0
安装：粘合剂或电路板（-01选项的M3螺柱安装）

1型号805M1可以使用2.8V激发进行操作，但全尺寸范围将受到限制。

提供的校准：CS-SENS-0100 NIST可追溯振幅校准在100Hz时

接线颜色代码：请参阅示意图
