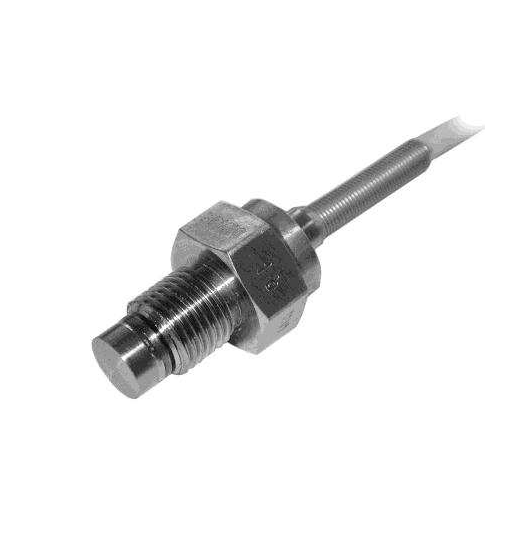

XPM10串联压力传感器

XPM10串联压力传感器

描述：XPM10是一种微型传感器，旨在在包括敌对环境在内的各种条件下测量静态和动态压力。它由不锈钢或钛制成，标准范围为0-1至350 bar [15至5000 psi]。XPM10结合了测量专业的最前沿SANSHIFTTM技术，该技术实际上消除了由安装扭矩引起的零移。XPM10的传感元件是由高稳定性微型硅应变仪制成的完全温度补偿的惠特石桥，可优化性能，尤其是在低范围和频率下。所有范围都可以选择用于高级输出的机板A1或A2放大器，并且标准低水平输出版本可用于电气连接器接口。Mesuermement Specialties，Inc。凭借多年的设计师和制造商的经验，具有为特定用途和测试环境定制和/或设计传感器的专业知识。为了满足您的需求，我们还提供完整的交钥匙系统。我们的调理电子设备可以为传感器供电，扩大电子信号并以数字方式显示数据。交钥匙测量系统带有匹配的组件，格式化，校准并准备好立即使用。

特征：

• 冲洗膜片
• 低安装扭矩灵敏度
• M10x1线程
• 可用的高级张力输出
• 用于静态和动态应用万博网页手机版

所有值在温度20±1ºC时都是典型的

参数
工作温度范围（OTR）	-40至120ºC[-40至248°F]
补偿温度范围（CTR）	0至60ºC[32至140°F]
CTR中的零移	<2％F.S。/50ºC[/100°F] - 1BAR [15PSI]模型<3％
CTR的灵敏度转移	<2％的阅读 /50ºC[ /100°F]
范围（F.S.）	请参阅标准范围表
拧紧扭矩
名义	5 n.m [44 lbf.in]≤5bar [75 psi]模型，
（零和灵敏度偏移<1％）	10 n.m [88 lbf.in]对于其他范围
最大	10 n.m [88 lbf.in]≤5bar [75 psi]模型，
	15 n.m [132 lbf.in]对于其他范围
范围外
无损坏	2x F.S.
没有破坏	5x F.S.
准确性
线性	±0.25％F.S。对于1BAR [15PSI]模型
	±0.35％F.S。对于1BAR [15PSI]模型
滞后	±0.25％F.S。
可重复性	±0.2％F.S。

电气特性

模型	XPM10	XPM10-A1	XPM10-A2
电源电压7	10 VDC	10至30 VDC	±15 VDC（±12至±18 VDC）
F.S.输出（1和2BAR型号）6	50 mv	4 V±5％F.S。	5 V±5％F.S。
F.S.输出（> 2BAR型号）6	100 mV	4 V±5％F.S。	5 V±5％F.S。
零偏移	<±10 mV	0.5 V±5％F.S。	0 V±5％F.S。
输入阻抗/消费	500至1500 _	<25 ma	<25 ma
输出阻抗	500至800 _	1 k_8	1 k_8
在50VDC下进行绝缘	≥100m_	≥100m_	≥100m_
