通用数字信号调整器和控制器(UAB)
UAB的通用信号放大器/数字转换器是一个非常灵活的数字信号处理系统,在一个OEM模块PCB格式,使用范围广泛的传感器和传感器,包括伏特,安培,温度、频率、速度、负载、力、压力、扭矩、线性、RVDT和许多更多。数字架构提供[…]
UAB的通用信号放大器/数字转换器是一个非常灵活的数字信号处理系统,在一个OEM模块PCB格式,使用范围广泛的传感器和传感器,包括伏特,安培,温度、频率、速度、负载、力、压力、扭矩、线性、RVDT和许多更多。
数字架构提供了非常简单的一次通过的校准和快速设置。
这个数字信号调节放大器提供了选择本地或远程的液晶显示器,孤立的模拟输出,闭锁继电器或数字输出控制或报警功能。
RS232和RS485选项提供的数字通信(包括安装)和可以支持标签或票据打印机。
面板安装的版本,请参阅模型通用的指标/控制器,
墙或表面安装的版本,请参阅模型SMP的指示器/控制器,
无线遥测的版本,请参阅模型T24-AO1无线电遥测输入/输出模块。
- 广泛的插件提供传感器励磁输入模块
- 全面灵活的任何输入模块可以结合任何输出模块
- 全数字设置和校准使用手持式插件显示/键盘或审稿
- 可选的本地或远程液晶显示和键盘
- 简单的通过数字校准最低现场安装时间
- 完全孤立的4-20mA和0-10V模拟输出
- 选点和事件处理使用数字输入和2 x SPCO继电器
- 高精度和高在宽的温度范围内保持稳定
- RS232和RS485通讯设置,数据传输或标签印刷/票

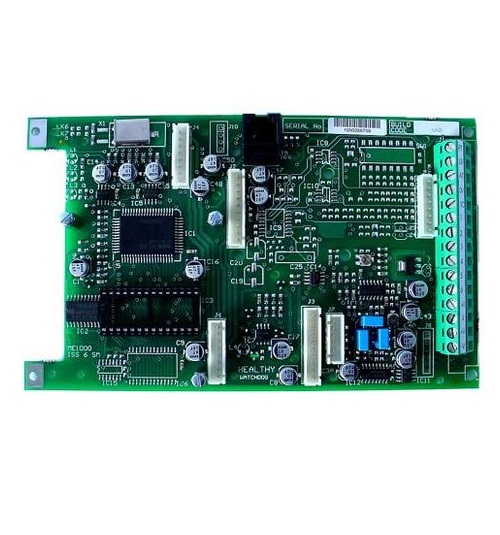

- PCB主图中所示(UAB)选项包括(D3)或没有案件(D2),导轨安装(照片左所示)
- USB的选项也有不锈钢的情况
| 输入 | |
| 输入规格指的是工厂 | |
| 模拟输出 | |
| 开车 | 4-20mA 1 kohm和清廉伏马2 |
| 精度 | 4-20mA范围的0.15%,典型。校准前0-10V±2% |
| 决议 | 至于13位/ 4.5数字显示。沉降时间350毫秒内1%的阶跃变化 |
| 隔离 | ±130 v RMS或直流马克斯模拟输入或任何其他端口 |
| 电力供应 | |
| LS1 | 110 v - 120 v AC或者220/230V AC 50-60Hz 10 w |
| LS3 | 9-32V DC 10 w孤立 |
| 数据保留/保护 | |
| 保留 | 十年为设置值,最低100000写周期 |
| 保护数据和函数(s) | 看门狗定时器给重复自动重置。即将到来的功率检测和推迟。键盘安全性和时间 |
| 其他点&配件 | |
| 2设置点 | 输出到5 240 v AC SPCO继电器、自锁选项 |
| 通信端口 | 数据传输或打印通过:- |
| RS485 | 支持多达25单位多了 |
| RS232 | 1比1连接和标准的打印机驱动 |
| 打印机操作 | 通过关闭伏免费接触 |
| 波特率 | 300、600、1200、2400、4800、9600 (19200 MANTRABUS只有) |
| 模铸的利率 | 密封IP65外形尺寸为220 x 120 x 80毫米马克斯 |
| 不锈钢壳 | 密封IP65,外形尺寸为224 x 160 x 90毫米 |
| 只PCB(欧洲标准卡)(LCB) | 100 x 160 x 57毫米机架或客户的外壳 |
| 环境 | |
| 储存温度 | -20到70°C |
| 工作温度 | -10到50°C |
| 相对湿度 | 95%的最大非冷凝 |
| CE环境审批 | 欧盟2004/108 / EC指令EMC,低电压指令2006/95 / EC |
