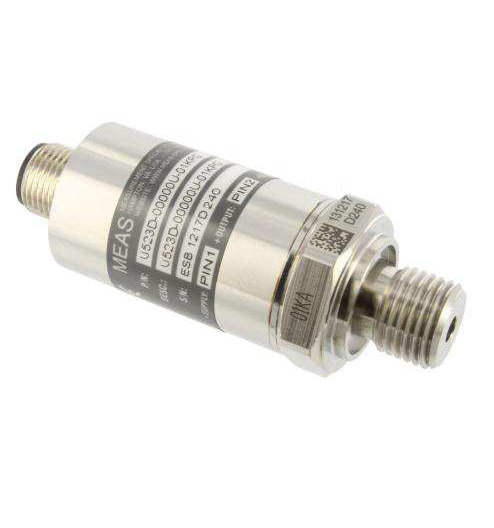

U5200串联压力传感器
U5200串联压力传感器描述：超强™MES系列的U5200压力传感器具有模块化设计，为不同的配置提供了最大的灵活性。该最新系列具有高精度和快速的周转，以苛刻的商业和重型工业应用。万博网页手机版该系列适合测量液体或[…]
U5200串联压力传感器
描述：超高™MES系列的U5200压力传感器具有模块化设计，为不同的配置提供了最大的灵活性。该最新系列具有高精度和快速的周转，以苛刻的商业和重型工业应用。万博网页手机版该系列适用于液体或气压的测量，即使对于困难的培养基，例如受污染的水，蒸汽和轻度腐蚀性液体。润湿材料由316升不锈钢制成，换能器的耐用性非常出色，没有O形圈，焊缝或有机物暴露于压力介质。U5200是防风雨的，超过了最新的重工CE要求，包括电涌保护。该电路受到输入和输出时短路的反向接线。该产品适用于OEM客户的低至中卷。MES立场可以随时提供量和应用程序认股权证的U5200的自定义设计。未列出的其他配置可用或可能。请咨询更多信息。
特征：
- 重工业CE批准
- 10 V/M EMI保护
- 输入的反极性保护
- 输出短路保护
- 高达±0.1％的精度
- 总误差频段最高±0.75％
- 紧凑的轮廓
- -40°C至125°C的工作温度
- 防风雨
| 参数 | 最小 | 典型 | 最大限度 | 单位 | 笔记 | ||
| 准确性（线性，滞后和可重复性的RSS） | -0.5-0.25 -0.1 -0.25 -0.75 |
0.50.25 0.1 0.25 0.75 |
％f.s。BFSL％F.S。BFSL ％f.s。BFSL ％f.s。BFSL ％f.s。BFSL |
≤2PSI @ 25°C> 2psi和≤5psi @ 25°C > 5psi和≤500psi @ 25°C > 500psi和≤5000psi @ 25°C > 5000psi @ 25°C |
|||
| 隔离，身体的身体 | 100 | MΩ | @500VDC | ||||
| 介电强度 | 2 | 嘛 | @500VAC，1分钟 | ||||
| 压力循环 | 1.00E 6 | 0〜FS周期 | |||||
| 证明压力 | 3倍 | 20k psi | 评分 | ||||
| 爆破压力 | 4x | 20k psi | 评分 | ||||
| 长期稳定性（1年） | -0.1 | 0.1 | ％f.s | ||||
| 总误差频段 | -1.25-1.0 -0.75 -1.25 |
1.251.0 0.75 1.25 |
％F.S％F.S ％f.s ％f.s |
≤2PSI> 2PSI和≤5PSI > 5psi和≤5000psi > 5000psi |
|||
| 补偿温度 | -20 | 85 | °C | ||||
| 工作温度 | -40 | 125 | °C | 除电缆105°C最大除外 | |||
| 贮存温度 | -40 | 125 | °C | 除电缆105°C最大除外 | |||
| 负载电阻（RL） | RL> 100k | ω | 电压输出 | ||||
| 负载电阻（RL） | <（电源电压-9V） / 0.02A | ω | 当前输出 | ||||
| 目前的消费 | 嘛 | 电压输出 | |||||
| 上升时间（10％至90％） | <2ms（电压输出）;<3ms（当前输出）;没有冷气 | ||||||
| 压力端口材料 | 316L不锈钢 | ||||||
| 震惊 | 50G，每MIL-STD-202G，方法213b，条件A的50G，11mmec半光泽 | ||||||
| 振动 | ±20G，MIL-STD-810C，过程514.2，图514.2-2，曲线L | ||||||
无资料。
-40°C至125°C的工作温度
| 参数 | 最小 | 典型 | 最大限度 | 单位 | 笔记 | ||
| 补偿温度 | -20 | 85 | °C | ||||
| 工作温度 | -40 | 125 | °C | 除电缆105°C最大除外 | |||
| 贮存温度 | -40 | 125 | °C | 除电缆105°C最大除外 | |||
