应变计或称重传感器数字测量模块(DSC)
DSC数字测力传感器或应变计数字传感器模块设计用于应变计传感器，如压力传感器，测力传感器和扭矩传感器，DSC提供高速，高精度应变计信号转换能力，具有传感器的线性化和温度补偿。
可用的输出格式包括RS232, RS485 ASCII, Modbus, MantraCAN (J1939)。
请注意:MantraCAN产品只与Mantra435manbetx点comcourt软件兼容，包括Windows Vista。
对于安装到传感器内部，同样的电子产品也可以在一个紧凑的微型格式-参见modelDCell。
要安装在一个方便的IP65外壳中，或用于多个测压元件安装，请参考型号DSJ1应变计或测压元件数字模块(1通道)和DSJ4应变计或测压元件数字模块(4通道)。
- 应变计到RS232, RS485或CAN数字负荷传感器调理卡
- OEM PCB格式，方便贴合产品435manbetx点com
- 超高性能，分辨率为1 / 200000 (18bit)
- 速度快，每秒可更新500次
- 自动校准或直接输入mV/V线性化
- 可编程动态滤波器
- 温度补偿
- 错误报告，包括应变计故障情况和过载
- 峰谷记录
- 通过软件命令或数字输入远程分流校准
- 能够同时查看和记录24个DSC或dcell的软件

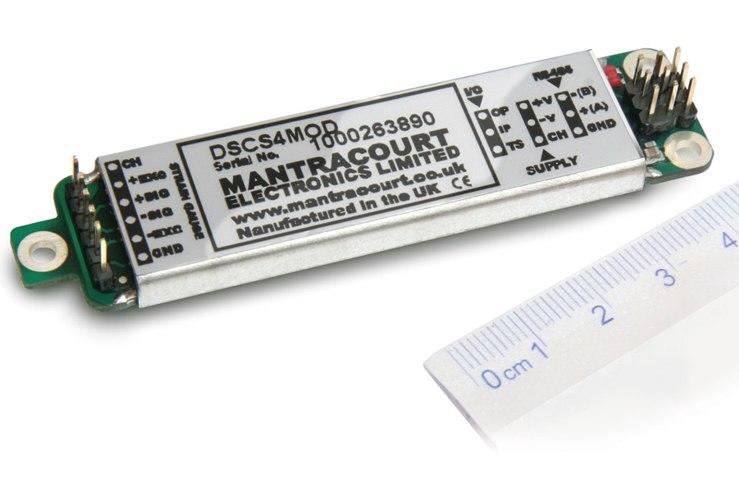

- DSC卡(如图所示)可用于多个DSC和单个DSC的附件选项
| 高稳定性 | ||||
| 描述 | 最小值 | 典型的 | 马克斯 | 单位 |
| 桥励磁 | 4．5 | 5 | 5.25 | 直流 |
| 传感器阻抗高达18v电源 | 320 | 350 | 5000年 | 欧姆* * |
| 传感器阻抗高达12v电源 | 120 | 350 | 5000年 | 欧姆* * |
| 桥的敏感性 | 3 | 3. | mV / V | |
| 偏置温度稳定性 | 1 | 4 | ppm / C | |
| 增益温度稳定性 | 3. | 5 | ppm / C | |
| 随时间的偏移稳定性 | 0.002 | 0.008 | % FR | |
| 随时间获得稳定性 | 30. | FR/第一年的ppm | ||
| 非线性 | 0.0005 | 0.0025 | % FR | |
| 内部决议1600万 | 1600万年 | 计数/部门 | ||
| 分辨率@ 1Hz(噪声稳定)* | 200000年 | 计数/部门 | ||
| 分辨率@ 10Hz(噪声稳定)* | 120000年 | 计数/部门 | ||
| 分辨率@ 100Hz(噪音稳定)* | 50000年 | 计数/部门 | ||
| 分辨率@ 500Hz(噪声稳定)* | 18000年 | 计数/部门 | ||
| 可选温度测量分辨率 | 0．1 | ºC | ||
| 可选温度测量精度 | 1 | ºC | ||
| 注:任何时候从原始抵消。*稳定性超过100秒周期。**视供电电压而定。参见电气规格 | ||||
| 电 | ||||
| 电源电压 | 5.6 | 12 | 18 | V直流 |
| 电源噪声/纹波 | One hundred. | mV ac pk pk | ||
| 电源电流(350R电桥) | 45 | 60 | 妈 | |
| 电源@ 10V电源(350R电桥) | 350 | 兆瓦 | ||
| 传感器阻抗高达18v电源 | 320 | 350 | 5000年 | 欧姆 |
| 传感器阻抗高达12v电源 | 120 | 350 | 5000年 | 欧姆 |
| 励磁系统4线 | 4线 | |||
| 环境 | ||||
| 工作温度范围 | -40年 | 85 | °C | |
| 工作温度范围为OIML 6000d | －10 | 55 | °C | |
| 储存温度 | -40年 | 85 | °C | |
| 湿度 | 0 | 95 | %RH上凝结 | |
| 通信 | ||||
| RS485数据速率 | 2400年 | 230 k | 波特 | |
| CAN码率 | 10 k | 1米 | 比特/秒 | |
| 注:更新速度可选择1,2,5,10,20,50,60,100,200,300,500样品/秒 | ||||
| 协议 | ||||
| 可用: ASCII, mantracus II, Modbus RTU, MantraCAN, Profibus -详细信息请联系Mantracourt。 请注意:MantraCAN产品只与Mantra435manbetx点comcourt软件兼容，包括Windows Vista。 |
||||
| 工业稳定性 | ||||
| 产品 | 最小值 | 典型的 | 马克斯 | 单位 |
| 桥励磁 | 4．5 | 5 | 5.25 | 直流 |
| 桥阻抗 | 320 | 350 | 5000年 | 欧姆 |
| 传感器阻抗高达18v电源 | 320 | 350 | 5000年 | 欧姆* * |
| 传感器阻抗高达12v电源 | 120 | 350 | 5000年 | 欧姆* * |
| 桥的敏感性 | 3 | 3 | mV / V | |
| 偏置温度稳定性 | 5 | 10 | ppm / C | |
| 增益温度稳定性 | 30. | 50 | ppm / C | |
| 随时间的偏移稳定性 | 0.0035 | 0.016 | % FR”) | |
| 随时间获得稳定性 | 300 | FR /第一年的ppm | ||
| 非线性 | 0.0005 | 0.0025 | % FR | |
| 内部解决 | 1600万年 | 计数/部门 | ||
| 分辨率@ 1Hz(噪声稳定)* | 66000年 | 计数/部门 | ||
| 分辨率@ 10Hz(噪声稳定)* | 40000年 | 计数/部门 | ||
| 分辨率@ 100Hz(噪音稳定)* | 10000年 | 计数/部门 | ||
| 分辨率@ 500Hz(噪声稳定)* | 5000年 | 计数/部门 | ||
| 可选温度测量分辨率 | 0．1 | °C | ||
| 可选温度测量精度 | 1 | °C | ||
| 注:任何时候从原始抵消。*稳定性超过100秒周期。**视供电电压而定。参见电气规格 | ||||
| 电 | ||||
| 电源电压 | 5.6 | 12 | 18 | V直流 |
| 电源噪声/纹波 | One hundred. | mV ac pk pk | ||
| 电源电流(350R电桥) | 45 | 60 | 妈 | |
| 电源@ 10V电源(350R电桥) | 350 | 兆瓦 | ||
| 传感器阻抗高达18v电源 | 320 | 350 | 5000年 | 欧姆 |
| 传感器阻抗高达12v电源 | 120 | 350 | 5000年 | 欧姆 |
| 励磁系统 | 4线 | |||
| 环境 | ||||
| 工作温度范围 | -40年 | 85 | °C | |
| 储存温度 | -40年 | 85 | °C | |
| 湿度 | 0 | 95 | %RH不凝结 | |
| 通信 | ||||
| RS485数据速率 | 2400年 | 230 k | 波特 | |
| CAN码率 | 10 k | 1米 | 比特/秒 | |
| 注:更新速度可选择1,2,5,10,20,50,60,100,200,300,500样品/秒 | ||||
| 协议 | ||||
| 可用: ASCII, MANTRABUS II, Modbus RTU, MantraCAN。 请注意:MantraCAN产品只与Mantra435manbetx点comcourt软件兼容，包括Windows Vista。 |
||||
| 对传感器用户/系统供应商的好处 | ||||
| Mantracourt确定了以下几点，展示了应变传感器用户将如何受益。 1.Plug-in-and-go-sensor 不需要单独的仪器，DSC提供直接输出的工程单位从一个标准应变计，节省成本和空间。 2.使用简单 应变计制造商可以提供预先校准的传感器系统偏移，增益，迟滞和刻度参数。 3.卓越的性价比 19位(500,000位)和0.001%的噪声抗扰性，非常适合高精度过程称重应用，如配料，成本仅为许多仪器解决方案的一小部分万博网页手机版 4.拥有应变计的成本低 使用低成本2对扭曲电缆-减少设置成本。 数字化存储校准细节，意味着系统不需要定期重新校准，节省维护成本。 •在使用中更换故障/损坏的应变计可以通过简单地向下加载存储的校准细节到一个新的单元。节省维护时间和成本，因为不必清空容器和重新施加测试重量。 5.通用系统兼容性 现场总线连接确保了与现有/未来过程控制设备的互操作性 6.非专业维修 自我诊断提醒用户应变计常见故障，如量程过高。 |
||||
| 支持模块 | ||||
| 仪器资源管理器软件免费的PC软件，RS232 - RS485转换器，DCell评估套件 | ||||
| 环境 | ||||
| CE环保审批 | 欧洲电磁兼容指令2004/108/EC，低电压指令2006/95/EC | |||
