应变片放大器|信号调节器(SGA A&D)

应变片信号调理模块是用于负载、力、压力、扭矩等单或多应变片桥式传感器的高性能信号调理器。

SGA A/D为测压元件提供应变计信号调节，并提供宽带宽和宽输入信号范围。该设备可以从交流或直流电源提供激励多达4 × 350欧姆应变计桥。

条件输出信号可选0-20mA、4-20mA、0-10V、0-5V、±5V或±10V。
选项包括:隔离直流电源，DIN导轨架和OEM模块。

提供在防水IP65 NEMA4隔板可安装的情况下，并可提供交流或直流电源选项。应变计信号调理模块是稳健的，完全符合CE。

有关带有设定点继电器、通信和显示选项的应变计信号调理模块的数字版本，请参阅我们的测压元件放大器型号LCA15．

• 应变计放大器，适用于测压元件的信号调理
• 桥式激励10V DC与驱动四个350欧姆的负荷传感器
• 可选1至5000 Hz滤波器用于测试和测量应用万博网页手机版
• 可选择的灵敏度从0.1到30 mV/V使用开关和微调电位计
• 开关可选择偏移±70% FS使用开关和微调电位计
• 用户可选择的模拟输出标准电压或电流格式

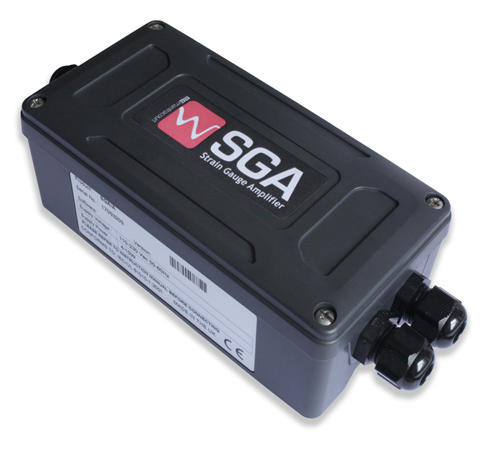

• SGA A/D(如图主图所示)与机箱配套，可选择DIN导轨安装机箱(D4)，如左侧所示，或作为传感器信号调节模块的pcb板

参数
	最小值	典型的	马克斯	单位
电源(SGA/A):- (110/230Vac) 50 - 60Hz	99/198	110/230	126/253	V交流
电源直流:-	18		24	V DC(注:1)
电源IS12/24 -隔离	9		36	V直流
电源电流DC:-(视负载而定)	50	90	200	马
桥式励磁350R应变计	9．5	10	10．5	V
桥电阻	85			欧姆
电桥灵敏度(可切换的)	0．06		30.	mV / V
增益调整(Pot - fine的形容词)	0．06		1．0	mV / V(注:2)
偏移调整(锅-精细的形容词。)	-1.25		1．25	% FR (FR =全系列)
偏移调整(可切换-粗的adj)	±1.25		±79	% FR
输出负载(电压输出)			2	马
输出负载(电流输出)	0		500	欧姆
带宽(无滤波器和> 2mV/V) - 3dB点	直流		6	千赫
滤波截止(可切换范围)- 3dB点	1		5000	赫兹
2.5mV/V时零温度系数)		0.002	0.009	%FR/ºC在2.5mV/V FR
跨度温度系数		0.007	0.01	% FR /ºC
线性		0．03		% FR
获得稳定性-前1000小时		0.2		% FR
获得稳定性-第二个1000小时		0．1		% FR
偏置稳定性		3．3		紫外线
输出负载稳定增益(0 - 100%)			0.01	% FR
输出负载稳定性偏移(0 - 100%)			0.01	% FR
电源抑制增益(0 - 100%)			0.01	% FR
电源拒绝偏移(0 - 100%)			0.01	% FR
工作温度范围	－10		50	ºC
储存温度范围	-20年		70	ºC
湿度			95	％
注:满载时最大118v。	注:2根据灵敏度设置
板载开关设置输出选项
±10V，±5V, 0-10V, 0-5V, 0-20mA, 4-20mA
连接
现场螺丝端子- 2.5mm²上升夹
外壳
ABS箱160 x 80 x 55密封IP65配备3电缆接头
控制
增益罐，偏移罐，粗增益开关，粗偏移开关，滤波器截止开关，输出模式开关
环境
CE环境审批	欧洲EMC指令2004/108/EC，低压指令2006/95/EC
